凌力尔特推出PWM降压型DC/DC转换器LT3505(图)

采用 3mm x 3mm DFN 封装的2MHz、1.2A（IOUT）36V 降压型 DC/DC 转换器

　　2006 年 9 月 11 日 － 北京 － 凌力尔特公司（Linear Technology Corporation）推出电流模式 PWM 降压型 DC/DC 转换器 LT3505，该器件具有内部 1.75A 电源开关，采用纤巧 8 引线 3mm x 3mm DFN 封装。LT3505 的 3.6V 至 36V 宽输入范围和可承受 40V 瞬态的能力使其非常适用于调节来自多种不同的电源，如未稳压的墙上变压器、24V 工业电源和汽车电池。就汽车应用而言，LT3505 的 3.6V 最低输入电压使其能够用低于 4V 的输入工作，这对满足汽车“冷车发动”需求是至为重要的。类似地，LT3505 的 40V 输入能力使其能够承受负载突降情况下出现的瞬态。它的 200kHz 至 3MHz 开关频率是用户可编程的，从而使其能够最大限度地提高效率，同时由于可以采用纤巧、低成本电感器和陶瓷电容器，因此可产生可预测的低输出纹波。
LT3505 的低 VCESAT（350mV/1A）内部开关提供超过 90% 的效率，最大限度地延长了电池的工作时间。其内部基准使输出电压能够低至 0.78V。内部逐周期限流保护器件免受输出短路影响，同时软启动在启动时消除了输入电流浪涌。低电流（<2uA）停机在由电池供电的系统中可实现容易的电源管理。

　　采用耐热增强型 3mm x 3mm DFN-8 封装的 LT3505EDD 有现货供应。更高温度级的“I”版本 LT3505IDD 也有现货供应。以 1,000 片为单位批量购买，这两种器件的起价分别为每片 2.40 美元和 2.88 美元。

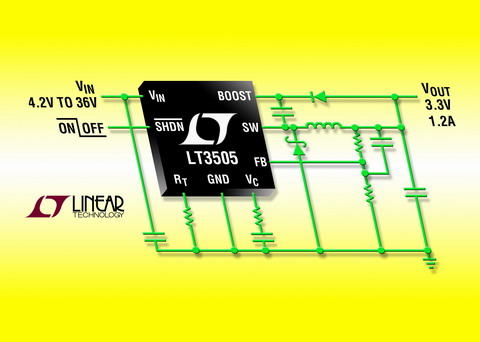

照片说明：采用 3mm x 3mm DFN 封装的 2MHz 降压型开关稳压器

性能概要：LT3505
• 宽输入范围：3.6V 至 36V 工作，最大值为 40V
• 1.2A 输出电流
• 200kHz 至 3MHz 的电阻可编程固定频率工作
• 输出可调低至 780mV
• 抗短路性强
• 采用纤巧电容器和电感器
• 软启动
• 低停机电流：< 2uA
• 低 VCESAT 开关：350mV/1A
• 耐热增强型、扁平 3mm x 3mm DFN-8 封装
