近年来,DC/DC开关调整器的工作频率范围介于20kHz到几兆赫兹之间。虽然更高的开关频率成为业界共同追求的目标,但是工程师们却担心这会导致效率的大幅度降低。近期业界推出了第一颗频率高达8MHz的拥有低压差线性调整器(LDO)轻负载模式的降压调整器。与工作频率为1MHz的调整器相比,该解决方案的电感器体积缩小了超过90%,同时却保持出色的总体转换效率。
一直以来,开关调整器的工作频率范围为20kHz到数MHz。开关调整器电感的体积与其工作频率成反比。一个工作频率为500kHz的降压调整器通常情况下使用的是10uH范围的电感器;1MHz的降压调整器通常使用4.7uH的电感器;而2MHz的降压调整器通常使用的是2.2uH的电感器。一个持续提供500mA电流的小外形尺寸的4.7uH电感器通常占位面积为一个边长为3~4mm的正方形,并且高度为1.8mm甚至更高。再加上典型的开关调整器IC的封装大小(如3x3x0.85mm)与500mA的线性调整器(如Micrel小巧的2x2x0.85mm大小的MIC5319(该方案比典型解决方案的尺寸的1/5还要小))相比,要大得多。
为了满足空间敏感应用中对越来越小的电感的需求,领先的模拟IC供应商提供了频率更高的降压调整器。TI公司于2004年推出了一款频率为3MHz的器件;随后,凌特科技和Maxim公司在去年也分别推出了频率为4MHz的器件。开关频率介于3-4MHz之间时,电感值能够降低到1uH,因此电感体积也会相应地缩小到3x3x1.2mm左右。截至目前为止,想要找到一个电感值为1uH并且高度远小于1mm的小的表贴电感是不可能的。
2006年,Micrel公司通过提供业界第一个8MHz的降压调整器,打破了电感值1uH的最低值记录。该解决方案的特点在于拥有一个电感值为0.47uH,体积仅为1.25x2x0.55mm的小型片状电感器。与1MHz的解决方案相比,该调整器的电感器体积缩小了95%。如图所示,这也是电感器首次比开关调整器IC封装本身还要小。
在该解决方案出现以前,速度为8MHz的DC/DC开关调整器被认为是不可达到的,因为电源设计师们担心随着频率的提高,效率也会相应降低。开关调整器的效率损失由传导损耗和开关损耗组成。传导损耗受提供的电流及功率场效应晶体管阻抗影响,其不受频率影响;开关损耗包括栅极驱动和体二极管传导造成的损耗,电源每开关一次就会消耗固定数量的电能。因此,每秒钟内电源开关的次数越多,这些损耗值随频率而变化的元件所消耗的功率就越大。
在负载小于1mA的情况下,业界标准部件提供的轻负载模式具有超过150mV的噪声。当负载电流约为30mA时,该器件会转变成PFM模式,同样会制造出很大的噪声。而且在PFM模式转为PWM模式的过程中,会产生最大的输出电压偏离。为了滤除噪声,需要使用很大的输出电容,但这会加大成本投入,同时导致设计出的产品体积增大。相反地,MIC2285却能够在负载情况发生变化的情况下,表现出稳定的输出电压。
手机正在持续演进,体形变得越来越轻薄和小巧,同时功能在不断加强。这使得用效率高、体积小的DC/DC开关调整器解决方案取代低效率的线性调整器变得越来越重要。Micrel公司的突破性的8MHz开关调整器能够使电感体积缩小90%以上,同时却仍能保证整体的高效率,并且提供杰出的瞬态性能,从而展示了该产品的生命力。
一直以来,开关调整器的工作频率范围为20kHz到数MHz。开关调整器电感的体积与其工作频率成反比。一个工作频率为500kHz的降压调整器通常情况下使用的是10uH范围的电感器;1MHz的降压调整器通常使用4.7uH的电感器;而2MHz的降压调整器通常使用的是2.2uH的电感器。一个持续提供500mA电流的小外形尺寸的4.7uH电感器通常占位面积为一个边长为3~4mm的正方形,并且高度为1.8mm甚至更高。再加上典型的开关调整器IC的封装大小(如3x3x0.85mm)与500mA的线性调整器(如Micrel小巧的2x2x0.85mm大小的MIC5319(该方案比典型解决方案的尺寸的1/5还要小))相比,要大得多。
为了满足空间敏感应用中对越来越小的电感的需求,领先的模拟IC供应商提供了频率更高的降压调整器。TI公司于2004年推出了一款频率为3MHz的器件;随后,凌特科技和Maxim公司在去年也分别推出了频率为4MHz的器件。开关频率介于3-4MHz之间时,电感值能够降低到1uH,因此电感体积也会相应地缩小到3x3x1.2mm左右。截至目前为止,想要找到一个电感值为1uH并且高度远小于1mm的小的表贴电感是不可能的。

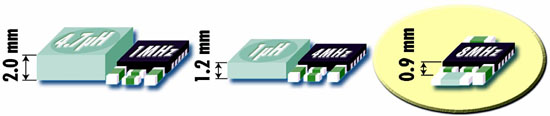

2006年,Micrel公司通过提供业界第一个8MHz的降压调整器,打破了电感值1uH的最低值记录。该解决方案的特点在于拥有一个电感值为0.47uH,体积仅为1.25x2x0.55mm的小型片状电感器。与1MHz的解决方案相比,该调整器的电感器体积缩小了95%。如图所示,这也是电感器首次比开关调整器IC封装本身还要小。
在该解决方案出现以前,速度为8MHz的DC/DC开关调整器被认为是不可达到的,因为电源设计师们担心随着频率的提高,效率也会相应降低。开关调整器的效率损失由传导损耗和开关损耗组成。传导损耗受提供的电流及功率场效应晶体管阻抗影响,其不受频率影响;开关损耗包括栅极驱动和体二极管传导造成的损耗,电源每开关一次就会消耗固定数量的电能。因此,每秒钟内电源开关的次数越多,这些损耗值随频率而变化的元件所消耗的功率就越大。
在负载小于1mA的情况下,业界标准部件提供的轻负载模式具有超过150mV的噪声。当负载电流约为30mA时,该器件会转变成PFM模式,同样会制造出很大的噪声。而且在PFM模式转为PWM模式的过程中,会产生最大的输出电压偏离。为了滤除噪声,需要使用很大的输出电容,但这会加大成本投入,同时导致设计出的产品体积增大。相反地,MIC2285却能够在负载情况发生变化的情况下,表现出稳定的输出电压。
手机正在持续演进,体形变得越来越轻薄和小巧,同时功能在不断加强。这使得用效率高、体积小的DC/DC开关调整器解决方案取代低效率的线性调整器变得越来越重要。Micrel公司的突破性的8MHz开关调整器能够使电感体积缩小90%以上,同时却仍能保证整体的高效率,并且提供杰出的瞬态性能,从而展示了该产品的生命力。
