凌力尔特新器件可驱动多达 160 个 50mA LED

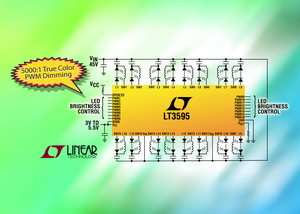

    凌力尔特公司（Linear Technology Corporation）推出 45V、2MHz、DC/DC 降压模式转换器 LT3595，该器件用作 16 通道恒定电流 LED 驱动器。LT3595 的每个通道可以驱动多达 10 个串联的 50mA LED，从而总共能驱动多达 160 个 50mA 的 LED，并实现高达 92% 的效率。LT3595 的多通道能力使其非常适用于大型 TFT-LCD 背光照明应用。16 个通道的每一个都是独立工作的，并能以高达 5000:1 的调光比调光。2MHz 固定频率、电流模式架构在宽输入和输出电压范围内提供稳定工作，同时最大限度地减小了外部组件尺寸。电源开关、肖特基二极管和补偿组件都在内部，可组成占板面积非常小的解决方案，同时最大限度地降低了组件成本。其耐热增强型 5mm x 9mm QFN 封装确保解决方案占板面积非常紧凑，并驱动高达 30W 的 LED。

    LT3595 采用 100mA、45V 内部开关。一个外部电阻为所有 16 个通道设置 LED 电流，而每个通道的调光用单独的 PWM 引脚控制。16 个驱动器之间的相对电流匹配为 8%，从而确保一致的 LED 亮度。LT3595 还使 LED 在停机时能够断接，并实现了 LED 开路和热保护。

    采用耐热增强型 56 引线 5mm x 9mm QFN 封装的 LT3595EUHH 现已供货。以 1,000 片为单位批量购买，每片起价为 6.95 美元。

性能概要：

• 4.5V 至 45V 输入电压范围
• 每通道高达 50mA 的LED 电流
• 100mA、45V 内部开关
• 在 20mA 时相对 LED 电流匹配为 8%
• 16 个独立的 LED 通道
• 5000:1 True Color PWM 调光范围
• 停机时 LED 断接
• 内部肖特基二极管
• 低静态电流
• 2MHz 开关频率
• RSET 引脚设置主 LED 电流
• 典型效率：92%
• LED 开路检测和热保护
• 56 引脚 5mm x 9mm x 0.75mm QFN 封装
