凌力尔特推出精确高压侧电流检测放大器

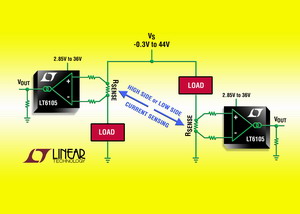

    凌力尔特(Linear) 推出精确电流检测放大器 LT6105，该器件的输入共模范围可从低于 V- 的 -0.3V 扩展至高于 V- 的 44V。LT6105 的共模范围不受正电源电压影响，适用于多种应用。LT6105 可以作为高压侧或低压侧电流检测监视器使用。LT6105 在负载短路或电源故障时可以连续监视电流，并可以在满电量到电量耗尽期间连续监视电池。LT6105 可以直接监视负电源电压端的电流，而且由于 LT6105 的输入可以承受高达 ±44V 的差分电压，因此它非常适用于监视通过保险丝或 MOSFET 开关连接的负载。

    LT6105 具有卓越的精确度，输入失调电压仅为 300uV，输入失调漂移仅为 0.5uV/oC。1 至 100V/V 的任何增益都可以用外部电阻设定，增益误差最大值限制为低于 1%。LT6105 用 2.85V 至 36V 的独立电源电压工作，仅消耗 150uA 电流。断电时，检测引脚被偏置为关断，从而不管检测电压状态如何，都可以防止加载任何检测电阻。

    凌力尔特公司的设计经理 Mike Kultgen说：“LT6105 是今天市场上最灵活的电流检测器件之一。它是一个完整、精确的电流检测放大器，在一个小封装内包括了很多功能。”

    LT6105 已经全面投产，以 1,000 片为单位批量购买，每片价格为 0.99 美元。

性能概要：
• 非常宽、Over-the-TopTM 输入共模范围
- 扩展至高于 V- 的 44V (不受 V+ 影响)
- 扩展至低于 V- 的 -0.3V
• 独立电源：2.85V 至 36V
• 输入失调电压：最大值为 300uV
• 输入失调漂移：0.5uV/oC
• 增益误差：最大值为 1%
• 可用外部电阻配置增益
• 工作电流：150uA
• 转换率：2V/us
• 断电时检测输入电流：1nA
• 工作温度范围：-40oC 至 125oC
• 采用 2mm x 3mm DFN 和 8 引线 MSOP 封装
