陕西移动“通信局站”机房动力一体化解决方案

    根据业务规模的大小，陕西移动GSM网络的“通信局站”可以分为大型“交换局”和中小型“交换局”。前者包括通信综合枢纽（含国际局）、汇接局和大型交换局等通信局站；后者包括中小型交换局和关口局等通信局站。针对上述两类通信局站的不同业务规模，陕西移动为它们引进了不同型号、不同数量的艾默生机房动力设备。

大型“交换局”机房动力设备
    在直流不间断电源方面，大型“交换局”机房采用了多套容量为3000A的艾默生PS481000系列大容量智能高频开关电源系统。这些系统均由交流配电柜、整流架、HD48100-5整流模块、直流配电柜和PSM-A监控模块组成，系统之间采取N+1的备份方式。

    在交流不间断电源方面，陕西移动为数据机房和记费系统采用了多台艾默生Hipulse系列UPS，它们组成“UPS 1+1直接并连”的冗余系统。其中，部分系统为“200KVA 1+1UPS并机”，部分为“400KVA 1+1 UPS并机”。

    此外，陕西移动还为所有的中心机房采用了上百台艾默生Challenger M+机房专用精密空调和全球顶级的豪华型空调，以及艾默生的机房动力环境集中监控系统（PSMS）。

中小型“交换局”机房动力设备
    陕西移动为中小型交换局机房和端口局机房引进了容量为3000A的艾默生PS481000系列大容量智能高频开关电源系统，系统的配置模块与大型“交换局”机房的系统相似。在交流不间断电源方面，这些机房采用的是“200KVA 1+1并机”Hipulse系列UPS系统。此外，中小型交换局机房和端口局机房还采用了数台艾默生Challenger M+机房专用精密空调，并安装了机房动力环境集中监控系统（PSMS）的监控单元（SU）。这些监控单元作为陕西移动枢纽中心“动力环境集中监控系统（PSMS）”的“千里眼”和“顺风耳”，为陕西移动对全省通信机房和通信基站实现集中监控奠定了基础。

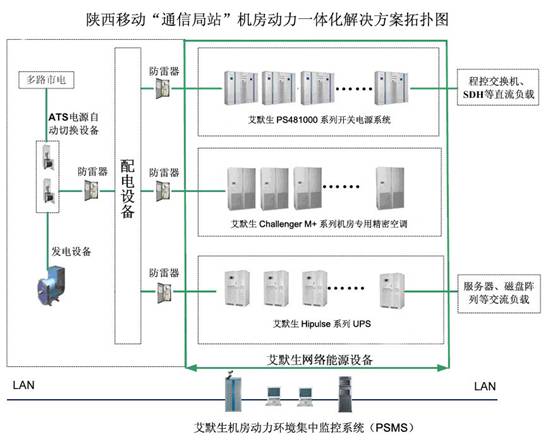

陕西移动“通信局站”机房动力一体化解决方案工作原理
    通过引进上述艾默生网络能源设备，陕西移动为各“通信局站”机房打造了一体化的动力解决方案。该解决方案的工作原理如下：

    机房采用两路市电（其中枢纽通信局机房采用的是两路专线）和一路油机输入。三路电源中的一路通过高性能的艾默生A300自动切换开关（ATS），经由艾默生TVSS抗浪涌装置和无功补偿柜，输入到艾默生低压配电柜中。

    Hipulse系列UPS（双变换UPS）负责将低压配电柜输出的交流电经过整流和逆变两个变换过程，将其“净化”成稳定、洁净的220V交流电，进而为机房中的服务器、磁盘阵列等交流负载提供高质量的不间断交流电源；PS481000系列大容量智能高频开关电源系统则负责将低压配电柜输出的交流电转换为-48V直流电，然后将其“供应”给机房中的程控交换机、SDH等通信设备。

    艾默生机房动力环境集中监控系统（PSMS）通过遍布全省各机房和各通信基站的监控单元（如PSM-A、摄像头等），对全省的通信机房和基站的各种动力设备（如通信电源、电池、UPS、油机、配电设备等）、空调设备及其环境（门禁、温度、湿度、烟感、水浸、红外、场景等）进行实时而统一的监控，并在故障或者紧急情况产生时，通过声光告警、LCD大屏幕显示、E-mail和手机短信等方式，提醒管理人员进行紧急处理。Challenger M+机房专用精密空调则负责对机房的温度、湿度、烟感等进行精密的控制，以保证设备在最适宜的环境中运行。
