Linear电流检测器件LTC6103 可承受70V电压(图)

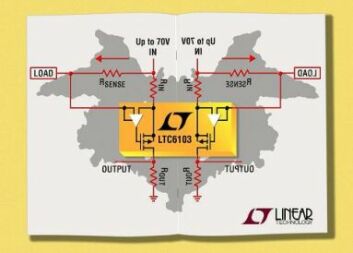

　　凌力尔特公司(Linear Technology Corporation)日前推出LTC6103，该器件内含两个独立的高端电流检测放大器，这两个放大器具有卓越的精确度和响应时间。由于包括两个放大器，因此LTC6103非常适用于多电流检测应用，如H桥式驱动器电路。其独特的拓扑还允许第二个放大器用于双向工作模式、高/低电流排序或高压电平转换。



　　LTC6103具有卓越的性能：最大输入偏置电流为170nA，最高输入失调电压为450uV。这么精确的性能允许该器件分辨出非常小的电流，而且仍然在大动态范围内工作。LTC6103能够承受高达70V的电压，这一特性非常宝贵，尤其是在电源故障或灾难性负载变化可能导致电压反激的情况，更是这样。

　　LTC6103的响应时间为1us，非常适用于在检测到故障情况时自动关断电源。每个放大器的增益都由两个电阻设定，而且由于增益电阻是准确度的主要决定因素，因此选择足够精确的电阻可以使准确度优于1%。

　　凌力尔特公司设计经理Mike Kultgen说：“LTC6103以我们已有的精确、快速和灵活的电流检测器件系列为基础，拥有第二个集成式电流检测放大器增加了该器件的效用，而好处更远超于两倍。”

　　LTC6103已经全面投产，以1,000片为单位批量购买，每片起价为1.66美元。

性能概要：

双路、独立高端电流检测放大器
1us响应时间(在5V输出范围时，至2.5V所需的时间)
用4V至60V的电压工作，绝对最大值为70V
低失调电压：450uV(最大值)
低输入偏置电流：最大值为170nA
每个放大器的增益都可用两个电阻设置
最大输出电流：1mA
PSRR最小值为110dB
每个放大器的典型电源电流为275uA
-40℃至125℃的工作温度范围
MSOP8封装
