凌力尔特无电感器型大电流白光 LED 驱动器(图)

占板面积为 6mm2 的无电感器型多模式 LED 驱动器提供 400mA 电流

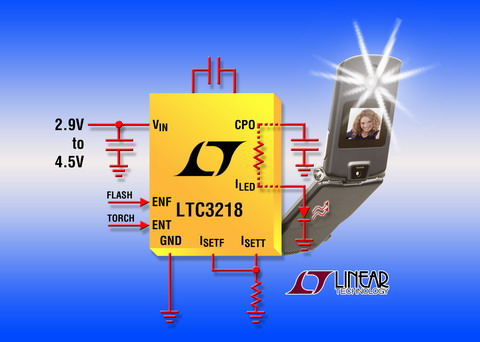

　　凌力尔特公司（Linear Technology）新推出无电感器型大电流白光 LED 驱动器 LTC3218，该器件提供高达 400mA 的 LED 电流。其多模式架构在 1x 或 2x 升压模式之间自动切换，它监视 LED 电流源两端的电压，仅在检测到 ILED 压降时才进行模式切换。LTC3218 利用内部高压侧检测电阻调节 LED 电流。这实现了低压差工作并允许该器件在 1x 模式停留更长时间，从而在整个锂离子/聚合物电池工作电压范围内最大限度地提高了效率，并因此延长了电池工作时间并最大限度地降低了噪声。

　　LTC3218 为相机闪光灯提供高达 400mA 的脉冲电流，或者为相机手电筒照明应用提供高达 150mA 的连续电流，具有方便的单电阻编程能力。在该集成电路的输入电压接近 LED 的正向电压时，一个超低压差电流源开始向 LED 提供准确的电流。LTC3218 采用了内置软起动电路，从而能够防止在启动期间产生过大的涌入电流，并提供了用于 LED 保护的两秒闪光灯电流超时。该器件的无电感器型充电泵架构、1MHz 的高开关频率、很少的外部组件数（一个跨接电容器、一个编程电阻、两个旁路电容器）和紧凑的 DFN 封装可确保组成经济和占板面积非常纤巧的解决方案，因此非常适用于相机电话中的视频和闪光灯应用、数字相机和其它便携式照明应用。LTC3218 仅需一根通往 LED 的导线，这在翻盖手机中是很有用，因为在这类手机中，驱动器 IC 和 LED 位于铰链的两侧。

　　LTC3218 采用扁平（0.75mm）2mm x 3mm 10 引线 DFN 封装，有现货供应，额定工作温度范围为 -40oC 至 +85oC。以 1,000 片为单位批量购买，每片起价为 1.44 美元。

性能概要：
• 多模式工作：1x 或 2x 升压模式
• 自动模式切换
• 输出电流
- 脉冲：400mA
- 连续：150mA
• 低噪声恒定频率工作
• 两秒闪光灯电流超时以保护 LED
• 自动软起动
• 输出断接
• 无电感器
• 220mΩ 内部高压侧电流检测电阻
• 适用于脉冲/连续模式的单电阻编程能力
• 纤巧应用电路（所有组件高度 <1mm）
• 2mm x 3mm 10 引线 DFN 封装
