精确的双向 70V 电流检测放大器具有前所未有的灵活性(图)

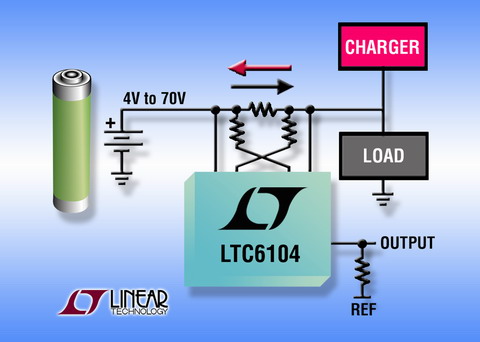

　　凌力尔特公司（Linear Technology）推出独特的高端电流检测放大器 LTC6104，该器件由两个完整的放大器组成，具有一个组合式单端双极性输出。双放大器拓扑非常适用于双向工作，每个电流检测方向的增益可编程性能使该器件具有极高的灵活性。两个单独的放大器允许监视单个电流检测电阻或多个单独的检测电阻。LTC6104 的典型应用包括电池充电电路、H 桥式驱动电路和伺服控制。

　　LTC6104 具有卓越的性能：最大输入偏置电流为 170nA，而最大输入失调电压为 ±450uV。这么精确的性能允许该器件分辨微小的电流并在一个宽动态范围内工作。LTC6104 可以承受高达 70V 的电压，这是一个非常宝贵的特性，尤其是在电源出现故障或灾难性负载变化可能导致电压反激的情况，就更是这样。LTC6104 的响应时间低于 1us，非常适用于在汽车出现故障时关断电源。增益可用 3 个外部电阻设置，因为增益电阻是决定准确度的主要因素，所以采用精确的电阻可以实现优于 1% 的准确度。

　　凌力尔特公司设计经理 Mike Kultgen 说：“LTC6104 增强了凌力尔特公司在高性能电流检测放大器领域的领先地位。LTC6104 以简单和独特的方式满足了多种应用的需求。”

　　LTC6104 已经全面投产，以 1,000 片为单位批量购买，每片起价为 1.38 美元。

性能概要：
• 非常适用于双向高端电流检测
• 用 4V 至 60V 电压工作，最高电压为 70V
• 每个方向的增益都可用外部电阻配置
• 1us 响应时间
• 低失调电压：最大值为 ±450uV
• 低输入偏置电流：最大值为 170nA
• PSRR 最小值为 110dB
• 典型电源电流为 520uA
• 工作温度范围为 -40oC 至 125oC
• MSOP8 封装
