凌力尔特同步降压-升压型转换器满足手持式应用解决方案

——可为采用锂离子和碱性电池供电设备延长电池工作时间

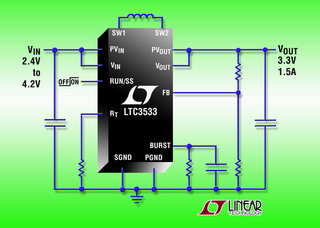

　　凌力尔特（Linear Technology Corporation）推出同步降压-升压型转换器 LTC3533，可从采用锂离子/聚合物电池作电源时提供高达 2A 的输出电流，而用两节碱性/镍镉/镍氢金属电池作电源时可提供 800mA，1.8V 至 5.5V 的输入范围和 1.8V 至 5.25V 的输出范围使该器件可在输入高于、低于或等于输出时提供稳定的输出。LTC3533 采用的拓扑结构允许其在所有工作模式都可进行连续转换，因此该器件非常适用于甚至在电池电压降至低于输出时也必须保持恒定输出电压的应用。在很多情况下，这可以延长高达 25% 的电池工作时间。LTC3533 的恒定开关频率可确保低噪声，同时频率在 300kHz 至 2MHz 范围内是用户可编程的，以在效率和外部组件尺寸之间取得最佳平衡。纤巧的外部组件和 3mm x 4mm DFN 封装可组成占板面积非常小的解决方案，很多手持式应用都需要这样的解决方案。

　　LTC3533 含有两个 N 沟道 MOSFET 和两个 P 沟道 MOSFET（RDS(ON) 分别为 0.06Ω 和 0.08Ω），能提供高达 96% 的效率。可编程的突发模式（Burst Mode®）工作允许用户对启动节能突发模式的负载电流编程。突发模式运作仅要求 40uA 静态电流，而停机电流低于 1uA，这进一步延长了电池工作时间。其它特点包括软启动、限流、热停机和输出断接功能。

　　LTC3533EDE 采用 14 引线 DFN 封装，有现货供应。以 1,000 片为单位批量购买，每片价格为 3.55 美元。

性能概要：
• 1.8V 至 5.5V（输入）和1.8V 至 5.25V（输出）电压范围
• 2A 连续输出电流：VIN > 3V
• 0.8A 连续输出电流：VIN > 1.8V
• 单电感器
• 同步整流：效率高达 96%
• 停机时输出断接
• 可编程频率范围为 300kHz 至 2MHz
• 可调的突发模式工作：IQ = 40uA，停机电流 <1uA
• 小型耐热增强型 14 引线（3mm x 4mm x 0.75mm）DFN 封装
