昂宝电子推出中大功率高效节能电源解决方案

    相较于小功率电子产品，中大功率的电子产品面临更高的能耗挑战。昂宝电子针对中大功率电源的解决方案，推出“PFC+QR”和“PFC+PWM”产品，所有产品均采用了自有专利“Greenengine^TM”绿色引擎技术，使得系统易于符合蓝天使(Blue Angel)和能源之星等国际能耗标准。
    “PFC+QR”和“PFC+PWM”电源解决方案涵盖70W~150W的功率范围，能够实现小于0.5W的系统待机功耗，全电压范围内PF大于0.97，具有非常优越的性能。此外，还具有良好的EMI特性，可达到EN55022 Class B -6dB，在系统保护方面，也具有OCP、OVP、OTP完善的保护功能，提高了系统安全性。

一、 120W PFC+QR解决方案 (OB6563+OB2203)

    昂宝120W PFC+QR解决方案采用OB6563和OB2203芯片。
    其中OB6563是高性能的临界模式（Transition mode）功率因子校正器（PFC），这款产品对传统的临界模式控制进行了优化设计，使系统易于实现接近于1的功率因子；同时集成了多项昂宝的专利技术，提升了客户的应用价值，分别实现了：
（1） 专利的谐波优化技术能实现极低的谐波失真（<10%@264VAC）；
（2） 专利技术消除工作时的异音；
（3） 电流检测电阻开路保护和三重过压保护，确保了系统的安全性；
（4） 电流检测回路内置双重噪声抑制功能，无须外加RC低通滤波器；
（5） 更低的动态OVP检测电流，与PWM结合使用，系统能实现低待机能耗

    OB2203是多模式准谐振PWM控制芯片，通过准谐振工作模式，系统的开关损耗和EMI大大降低，能够在200W的范围内为系统提供超过88%的转换效率和实现极低的待机功耗（<300mW）。此芯片集成PFC控制电路和PFC IC电源开关管，在轻载或无载时自动关断PFC IC，使轻载到满载系统均符合自2007年实施的全球待机功耗要求与能效规范。与传统的电源IC相比，OB2203大大降低了开关损耗，典型效率大于90%，通过调节外部电容，能够实现可编程缓启动功能，使得系统的应用更具灵活性。
    目前OB6563和OB2203这两种芯片都提供DIP8、SOP8两种封装模式，符合RoHS标准。

    PFC+QR电源解决方案可广泛应用于各类LCD TV、LCD显示器、笔记本计算机适配器、医疗仪器电源及其它消费类电子。

图1. 120W PFC+QR解决方案典型应用示意图

二、 昂宝90W  PFC+PWM解决方案（OB6563+OB2298）

    90W  PFC+PWM解决方案同样采用昂宝高性能的临界模式（Transition mode）功率因子校正器OB6563，与OB2298芯片结合使用，展现了昂宝产品的诸多优良特性。
    OB2298是高度集成的PWM控制芯片，全面采用昂宝电子的“绿色引擎^TM”技术，并集成了PFC供电控制电路和PFC IC电源开关管，使系统在轻载或空载时自动关闭功率因素校正器（PFC IC），降低了整个系统待机功耗。此外，芯片内置先进的频率扩展（shuffling）功能，能有效改善系统的EMI特性，可以为客户降低系统成本、缩短设计周期。

    OB2298同时还具有以下特点：1500mA的Gate驱动能力；内置4mS软启动功能；管脚浮空保护和短路保护；电流工作模式，内置斜率补偿和前沿消隐（LEB）模块；内置保护锁定功能（可选择），提高了系统的可靠性。
    目前OB6563和OB2203这两种芯片都提供DIP8、SOP8两种封装模式，符合RoHS标准。

    PFC+PWM电源解决方案可广泛应用于各类打印机、LCD显示器适配器、笔记本计算机适配器及各类绿色家电。

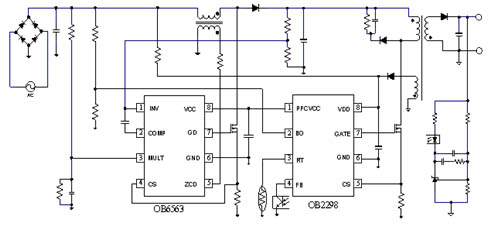

图2. 90W PFC+PWM解决方案典型应用示意图

    昂宝电子致力于绿色节能的电源IC，所有产品以“高效节能”为显著特点，并且提供全套绿色电源解决方案。除以上推出的两款中大功率电源解决方案外，同时提供32寸以上大屏幕LCD TV Power全套电源解决方案（OB6563、OB2288、OB2354），半桥式CCFL电源解决方案（OB3318），高性能高效率的全桥CCFL电源（OB3329），以及小功率电源等系列解决方案，应用范围覆盖各种适配器、恒流恒压电池充电器、“No Y电容”适配器、Notebook适配器、PC电源、打印设备电源、机顶盒、LCD TV、CCFL逆变器、液晶显示器、便携DVD等各个领域。所有昂宝产品都基于昂宝专利的“绿色引擎^TM”技术，轻松满足低待机能耗的国际要求，引起业内厂商和技术人员的广泛关注。
