多彩能源之星系列DLP- S650电源实测

　　多彩的能源之星系列DLP- S650电源属于多彩的高端产品系列，额定功率达到了450W，而499元的公开售价也基本符合一元一瓦的中功率电源“潜规则”。

　　多彩 DLP-S650符合Intel的ATX12V 2.2版设计规范，采用双路+12V输出设计，具备CPU独立供电专用线，并具备双路+12V过流保护功能。电源采用主动式PFC，支持宽幅（150-264V） AC输入；采用主动式PFC设计，PF值在90%以上。并具有六重保护功能（过流、过压、欠压、过功率、过温度、短路保护）。

    电源采用8CM双风扇智能温控，根据电源内部的温度自动调节风扇转速，可以在散热效率与散热器噪音间得到更好的动态平衡。

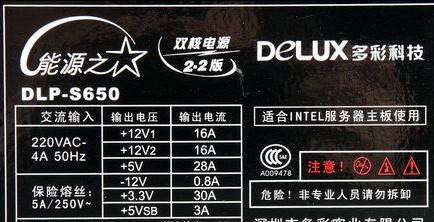

　　多彩 DLP-S650的+12V输出为两路设计，+12V1输出为16A，+12V2与之相同，也达到了16A。从产品铭牌我们还看到了3C的S&E 标，说明产品同时通过了3C认证的安全与电磁兼容认证。此外，我们还看到+5VSB的电流输出达到了3A，高于2.2版规定的2.5A。

    多彩 DLP-S650提供了三条+12V的专用电源接口，两个方型4pin 12V输出可以并联为一个标准方型8pin服务器主板专用供电接口。两个6pin方型接口专为高功率显卡准备，从配置上看，这款电源的设计明显是冲着GF8800GTX。DLP-S650采用标准的20+4pin主板电源接口，位于上图左边的4pin接口可以取下以适应旧接口主板，兼容性不成问题。

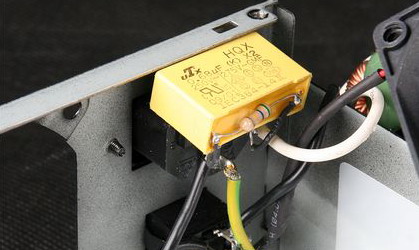

    这款电源产品做工相当扎实，与刚拿到电源时感受到的质量相符。为了保证电源长时间的稳定工作，在内部，为电源的大发热户设置了两个巨型散热片。具备完整的一、二级EMI电路，内部下料比较充足。

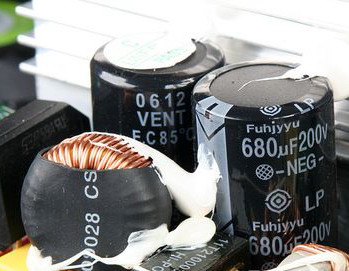

　　电源高压滤波电路同样下料充足，采用两粒200V/680μF电容！而我们常见的高压电容单粒容量一般不超过300μF。高规格的滤波电容将能提供更大的冗余空间，相信对产品的供电品质以及电源工作的稳定性都有很大的帮助。

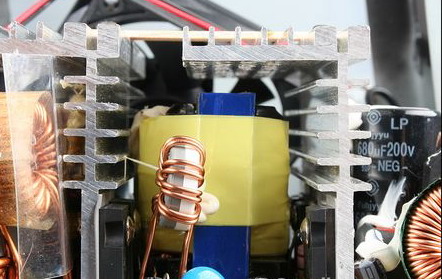

　　电源采用主动式PFC，因此功率矫正可以达到一个比较优秀水平。开关电源一般采用半桥式功率转换电路，工作时两个开关三极管轮流导通来产生100kHz的高频脉冲波，然后通过高频变压器进行降压，输出低电压的交流电，高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。多彩 DLP-S650采用典型的半桥式变压电路，采用三个高频变压器进行变压。

　　低压整流滤波电路的工作原理：电流首先通过二极管进一步过滤掉上一级依然存在的搀杂的交流电，获得了交纯净的低压直流电后送入滤波电路。经过过滤后的电流已经比较纯净，这样的电流才可以输出到我们常见的各类设备上。

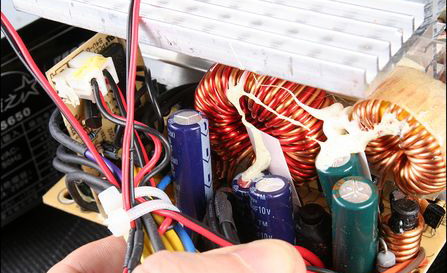

    低通滤波电路上，多彩 DLP-S650大多采用16V/2200μF的电容产品，密集的电容阵列以及两个大口径电感给人做工扎实的印象。
