凌力尔特降压型 DC/DC 转换器和线性控制器

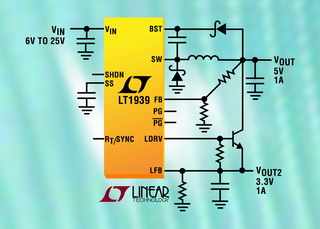

 凌力尔特公司 (Linear Technology Corporation) 推出采用 3mm x 3mm DFN 封装的 2A、25V 降压型开关稳压器和线性控制器 LT1939。该器件在 3V 至 25V 的 VIN 范围内工作，适用于调节多种电源，如受保护的汽车电池、工业电源和未稳压的交流适配器。其 2.3A 内部开关可以在电压低至 0.8V 时提供高达 2A 的连续输出电流。开关频率是用户可编程的，可同步至 250kHz 至 2.2MHz，使设计师能够优化效率，同时避开关键噪声敏感频段。集成的 LDO 控制器结合一个 NPN 晶体管，确保主通道具有噪声非常低的输出，或者可以用作为第二个通道。LT1939 采用 3mm x 3mm DFN-12 封装，高开关频率允许使用小的外部电容器和电感器，可组成占板面积非常紧凑和高热效率的解决方案。
LT1939 采用高效 2.3A、450mVCESAT 开关，必需的振荡器、控制和逻辑电路以及 LDO 控制器都集成在单个芯片中。特殊设计方法在宽输入电压范围内实现了高效率，同时其电流模式拓扑实现快速瞬态响应和卓越的环路稳定性。其它特点包括电源良好标记和软启动功能。
以 1,000 片为单位批量购买，LT1939EDD 的价格为每片 3.05 美元。LT1939IDD 经过测试，并保证在 -40oC 至 125oC 工作结温范围内运作，价格为每片 3.66 美元。两种版本都有现货供应。

性能概要：LT1939
• 宽输入范围：3V 至 25V
• 在整个输入范围内实现短路保护
• 2A 输出电流能力
• 在 250kHz 至 2.2MHz 范围内以可调/可同步固定频率工作
• 软启动/跟踪功能
• 输出可调低至 0.8V
• 具 13mA 输出能力的可调线性稳压器/驱动器
• 具互补输出的电源良好比较器
• 低停机电流：12uA
• 耐热增强型 3mm x 3mm DFN-12 封装
