绵阳电信“IDC与本地通信网汇接局机房动力系统”升级改造

    机房动力系统是名副其实的“网络心脏”，电信运营商在对网络基础设施进行升级和改造时，都将机房动力系统的建设作为重要的基础性工作，因此在设备选型时对动力支撑设备技术要求和厂家综合实力要求尤为苛刻。绵阳电信即是如此。在对“IDC与本地通信网汇接局机房动力系统”进行升级改造的过程中，绵阳电信本着“立足当前，面向未来”的思路，严格考察设备供应商的产品质量和综合实力，最终选择了与艾默生进行合作，取得了良好的效果，为企业的可持续发展奠定了坚实的基础。

绵阳电信：业务突飞猛进，升级迫在眉睫

    四川省电信有限公司绵阳分公司（以下简称“绵阳电信”），是四川电信在绵阳市的全资子公司。目前，绵阳电信的互联网接入带宽达到40G，程控交换机总容量达到100万门，固话用户达到60万户，宽带用户数超过10万户。在网络规模、技术水平和通信服务能力等方面，绵阳电信已经处于四川省前列，尤其是其IDC机房，已经成为西南地区规模最大、功能最强、网络资源最丰富的IDC机房之一。

    优异的经营业绩，得益于绵阳电信始终坚持“不断创新、循序渐进、持续稳健”的发展理念。基于这一理念，绵阳电信一直保持着迅猛的发展势头。2006年初，据不完全统计，绵阳电信的各项业务已经连续多年增长速度超过10 %。业务的快速增长给原有的基础网络资源带来了一定的压力，为此，绵阳电信决定对原有的基础网络资源进行一次升级和改造。

    “系统扩容，动力先行”，在对基础网络资源进行升级和改造之前，作为“网络心脏”的网络能源动力系统的建设，首先被作为最重要的工作任务，列入到了绵阳电信的工作日程安排之中。此次“网络能源动力系统”的升级和改造主要面向两类机房：一类是IDC机房；一类是在传统固话和宽带通信网络中处于核心位置的“本地网业务汇接机房”。绵阳电信根据实际情况的不同，分别为上述两类机房选择了不同的“网络能源动力系统建设方案”。

科学、严谨、客观：设备选型严把关

    绵阳电信提出的“网络能源动力系统建设方案”，是经过长时间的论证和调研，并参考专业电力设计机构提出的建议而得出的。方案主要包括三个方面的内容：第一，机房的电力供应保障；第二，机房的环境保障；第三，动力系统的全面监控。绵阳电信围绕着这三个方面的内容，本着“立足当前，面向未来”的思路，对设备和设备供应商提出了严格的要求。

l         对电力供应保障设备的要求

    电力供应设备分为两个部分，第一部分面向IDC机房，主要指UPS设备；第二部分面向本地通信网业务汇接中心机房，主要指通信开关电源。

    在UPS方面，绵阳电信要求，首先，设备供应商所提供的UPS设备必须具有良好的性能，比如，输入电压范围大、稳压效率高、转换时间短、抗电磁干扰能力强等。其次，UPS必须具有较强的稳定性，具体来说，就是要求在平均20年的时间内，每个电源系统故障的累计时间应不大于1分钟。第三，UPS设备应该具有先进的设计，比如，要具有电涌抑制功能，以免受雷电的冲击而损坏；要支持直接并机的备份方式，以满足设备在线不间断的扩容要求。第四，UPS设备必须具有良好的可管理性、较强的抗负载不平衡能力和抗过载能力、较为完备的远程故障报警功能，以及良好的电池充电温度补偿和电池管理功能。

     在通信开关电源方面，绵阳电信要求，首先，设备必须具有超强的稳定性，平均无故障时间要高于业内平均水平。其次，设备必须具有良好的可用性，例如，通信开关电源必须具有多种保护电路，如极性保护、过电流保护、过电压保护、欠电压保护以及过热保护等电路，以确保系统的安全。第三，设备必须具有较强的适应性，而且通信开关电源要能够提供人性化的监控模块，支持RS232、RS485、IP局域网络、广域网等多种监控网组网方式。

l         对机房环境保障设备的要求

    在机房精密空调方面，绵阳电信要求，首先，设备应该具有良好的换气能力（达到每小时60次以上），以保证机房温度控制在22ºC-24ºC之间，相对湿度保持在40%~70%的范围内；其次，设备必须提供集中监控功能；第三，设备的运行时间必须保证达到每年8760（即24×365）小时。

l         对机房环境与动力设备监控系统要求

    在监控系统方面，绵阳电信要求，系统的适用面要广，必须可以实现对所有动力设备（包括UPS、通信电源、油机、蓄电池等）及其环境（门禁、温度、湿度、烟感、水浸、红外、场景等）进行实时而统一的监控。另外，报警要准确、迅速，在故障或者紧急情况产生时，能够通过声光告警、LCD大屏幕显示、E-mail和手机短信等方式，及时提醒管理人员进行故障处理。

艾默生网络能源设备：脱颖而出，重任担当

    依据上述要求，绵阳电信对设备供应商及其设备进行了广泛考察和慎重评估，最终，曾与绵阳电信有过多次合作的艾默生在产品质量、性价比、服务以及技术支持等方面又一次脱颖而出，得到了绵阳电信的认可。绵阳电信决定扩大与艾默生的合作，全面引入艾默生的产品，扩建“IDC与本地通信网汇接局机房动力系统”。

l         IDC机房动力系统扩建方案

    绵阳电信新建了一个面积近1000平米的大型IDC机房，用以扩展和提升其在网络数据方面的服务能力。新的IDC机房分为两层，2楼机房面积约400平米，3楼机房面积约600平米，两层机房均采用同一套动力系统。

    在交流不间断电源方面，这个IDC机房采用了3台容量为400KVA的艾默生Hipulse系列UPS设备，组成2+1冗余并机系统。具体而言，2台400KVA UPS组成1+1并机系统，总电源供给量达到800KVA；1台400KVA UPS作为冗余备份电源，处于24小时在线状态。如果1+1 UPS并机系统中任何一台设备出现故障，这台备份UPS都可以自动接管发生故障的UPS电源的任务。并预留必要的系统扩容空间，根据未来2~3年的发展规划，适时对IDC机房的供电系统进行增容。

    在机房精密空调设备方面，绵阳电信采用了8台艾默生CM60AR空调。这些空调全部部署在总面积约1000平米的新IDC机房内，负责调控机房环境的温度和湿度。

l         本地通信网汇接局机房动力系统扩建方案

    绵阳电信拥有数百个通信机房，此次升级动力系统的是处于中心位置的本地网汇接局，也是绵阳电信的总汇接局和关口局机房。交换机房原本由一套3000A的动力系统供电，为了保证安全、降低风险，此次升级决定将该动力系统替换为全新的1套1700A加1套2400A的动力系统。

    为了建设这两套新的系统，绵阳电信采用了多套大容量的艾默生PS系列电源。这些电源设备均由数量不等的100A整流模块“组合”而成，容量可以灵活控制。由这些电源设备组合而成的1700A动力系统和2400A动力系统，分别为机房中的不同负载供电。

    在机房精密空调设备方面，绵阳电信采用了多台艾默生CM40AR和CM50AR空调，负责调节机房环境的温度和湿度。

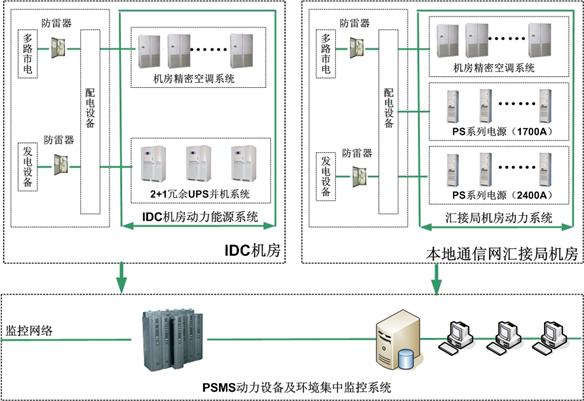

绵阳电信“IDC与本地通信网汇接局机房动力系统”拓扑图

动力系统高效稳定，合作关系更加密切

    绵阳电信与艾默生在“IDC与本地通信网汇接局机房动力系统”升级改造项目上的合作进展顺利。截至目前，除了此次进行升级的IDC机房和本地通信网汇接局机房以外，绵阳电信的很多机房也都采用了艾默生的中大容量通信电源、UPS和空调等设备。

    谈及与艾默生的合作，绵阳电信网络部相关负责人介绍说：“长期以来，我们与艾默生的合作关系一直很好，这主要是基于以下几个方面的原因：首先，艾默生设备的稳定性好，关键型故障从未发生过；其次，艾默生产品可用性好，在负载超过150%的情况下，艾默生的UPS产品仍然可以支持负载正常工作1分钟左右，在短路的情况下，艾默生的UPS产品可将输出电流控制在正常值的160%之内，并可持续大约5秒钟时间；第三，艾默生设备设计先进，其直流不间断电源在满负荷时，可以在-40ºC到+45ºC的温度下正常工作，即使电网电压波动超过35%，甚至在市电缺相的情况下，设备也可以继续运行。”

    对于艾默生的服务和技术支持，绵阳电信网络部也给予了充分的肯定，“我们系统维护人员少，工作量大，因此对设备供应商的服务和技术支持要求也就高，比如响应速度要快、服务要专业等。艾默生在成都设有办事处，一旦我们的设备出现故障，他们的服务工程师可以在几个小时之内赶到现场，为我们提供快速的故障修复服务，我们对此非常满意。同时，艾默生的服务专业化程度比较高，并且具有高度的责任感和良好的服务态度，这些都为设备的高效稳定运行上了一道保险。
