凌力尔特推出4路16位电流输出数模转换器

    凌力尔特公司 (Linear Technology Corporation) 推出 4 路 16 位电流输出数摸转换器 (DAC) LTC2755-16，该器件具有 6 种软件可编程输出范围。LTC2755-16 在整个工业温度范围内保证 16 位线性度 (±1LSB 最大值 INL 和 DNL)，无需任何调节。每个 DAC 输出都可通过并行接口来单独设置，也可通过引脚搭接以在单个范围内运作。电流输出 DAC 允许最终用户根据较好的 DC 或 AC 性能规格、较低的噪声或较高的速度要求定制自己的输出放大器，以实现最佳性能。通过集成 4 个具有良好线性度的 DAC，LTC2755-16 非常适用于多通道数据采集系统和自动测试设备。

    LTC2755-16 具有 6 种不同的软件可编程 (SoftSpanTM) 单极和双极输出范围 (高达 ±10V)。软件可编程性免除了增设昂贵的精准电阻器和增益级以及进行跨接线手动转换的需要。6 种 SoftSpan 输出电压范围包括两种单极性范围 (0V 至 5V、0V 至 10V) 和 4 种双极性范围 (±10V、±5V、±2.5V、-2.5V 至 +7.5V)。LTC2755-16 采用单 2.7V 至 5.5V 电源工作，输出为 6 种 SoftSpan 范围的任一种，而最大消耗电源电流仅为 1uA。

    LTC2755-16 还具有非常好的 AC 性能规格，包括仅为 2us 的满标度稳定时间和 1nV • s 的低干扰脉冲。LTC2755-16 的 2MHz 乘法带宽和良好的 AC 性能规格对波形发生应用而言是关键特点。快速稳定和低干扰降低了谐波失真，使该器件能产生较高频率、较低噪声的输出波形。LTC2755-16 采用双向输入/输出并行接口，提供了所有内部寄存器的回读以及 DAC 输出范围设定功能。

    LTC2755-14 和 LTC2755-12 分别是引脚兼容的 14 位和 12 位器件。LTC2755 系列DAC 都采用 9mm x 9mm QFN-48 封装，为最终产品实现最佳性价比提供了一个引脚兼容和代码兼容的系列。四路 LTC2755 与两路 LTC2753 和单路 LTC2751 一起形成了一个完整的精确电流输出 DAC 系列。整个系列在商用和工业温度级已开始供货。以 1,000 片为单位批量购买，每片 LTC2755-12 的价格为 7.15 美元，LTC2755-14 为 12.65 美元，LTC2755-16 为 17.85 美元。

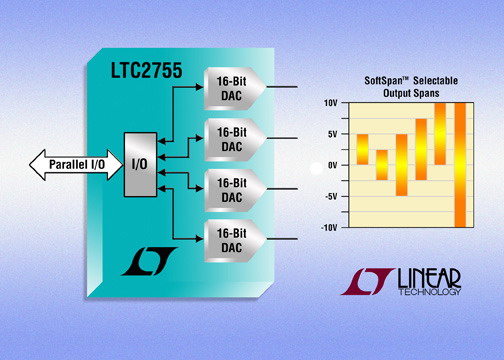

                       照片说明：四路 16 位 IOUT SoftSpan DAC 具 ±1LSB INL

　    性能概要：LTC2755-16/LTC2755-14/LTC2755-12

    •6 种可编程输出范围：
    -单极性 0V 至 +5V、0V 至 +10V
    -双极性 ±5V、±10V、±2.5V、-2.5V 至 +7.5V
    •在整个温度范围内具 ±1LSB INL、±1LSB DNL
    •1uA (最大值) 低电源电流
    •1nV • s 低干扰脉冲
    •2us 快速稳定时间
    •2.7V 至 5.5V 单电源工作
    •具数据和范围回读的并行接口a
    •在任一输出范围，异步 CLR 引脚将 DAC 输出清除至 0V
    •上电复位将 DAC 输出清除至 0V
    •64 引脚 9mm x 9mm QFN 封装
