蓄电池组全在线充放电设备BCLT-1000在电力通信48V蓄电池日常维护工作中的成功应用

蓄电池组全在线充放电设备BCLT-1000在电力通信48V蓄电池日常维护工作中的成功应用

蓄电池组全在线充放电设备BCLT-1000在电力通信48V蓄电池日常维护工作中的成功应用

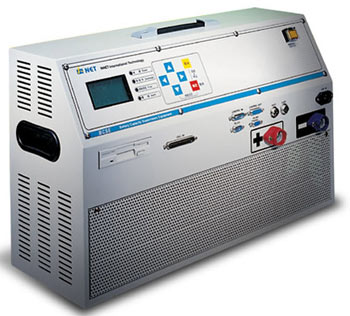

产品：BCL-1000 蓄电池组全在线充放电设备

用户：山东济南超高压局

应用：48V蓄电池日常维护

技术：发明专利技术，蓄电池“全在线”放电及充电，充分保证测试过程安全性

一、蓄电池维护的重要性

电力中心机房48V蓄电池，是通信网络正常运行的重要保障；通信电源是通信网络的基础，蓄电池又是整个通信电源的最后一道安全屏障。蓄电池历来都是电源维护工作的重点与难点，据电力通信系统近来的事故分析发现，在电源设备导致的通信中断事故中由蓄电池引发的事故占到了七成。由于蓄电池内在性能的复杂性及不可见性，到目前为止，除放电测试外，很难有一种方法能对蓄电池性能进行全面定性、定量的测试和维护。蓄电池，特别是通信机房的蓄电池引发的事故一旦发生，就会引起巨大损失！因此，各维护部门为确保通信网络的顺畅运行，纷纷加强了对通信机房48V蓄电池的维护，同时制定了详实、严格的维护规程并要求：定期对蓄电池组进行核对性放电试验和定期容量放电测试。

二、电力通信48V蓄电池维护现状及普遍面临以下难题

1、电力调度有相当多通信机房只配置1组48V蓄电池，采用离线放电测试时，一旦市电中断，就会立即发生通信系统中断的严重事故，存在极大安全隐患。

2、离线放电试验后，电池组间直接存在巨大电压差，并联恢复时会产生火花，并联恢复困难；

3、现有离线放电使用的工具——智能直流放电假负载，是以热能形式来消耗电池组能量，放电试验时会在中心机房里存在一个巨大热源，是个安全隐患问题；

4、放电充电一个维护测试过程需要几十个小时，劳动工作强度大，工作效率低；

5、有一定维护工作经验的工程师，也会采用通过调整整流器输出电压进行在线放电，虽然测试简单而且不存在并联恢复困难、存在热源等问题。但是这种方式放电深度不够，达不到保持电池组活性目的，也达不到准确判断单体电池剩余容量的目的，部分落后单体可能因放电深度不够而被遗漏检测，从而埋下安全隐患。

6、有一部分中心机房蓄电池所支撑系统负载很大，轻易不敢进行离线放电测试，主要担心离线放电过程中，万一发生市电中断，备份电池组有可能无法独立支持供电而导致通信系统中断；

7、由于以上困难的存在，很多单位很少对中心机房蓄电池进行放电容量试验，甚至不做放电试验，这就给现网设备安全运行埋下巨大隐患。

为了彻底解决通信中心机房48V蓄电池组日常维护的以上诸多难题，台湾群菱于2006年集中研发技术力量开发了一套“48V蓄电池组全在线充放电设备”，并通过了专家组的评审和验收，目前在全国已有多个维护单位选用该设备对中心机房蓄电池组进行维护，使用情况良好。

三、成功应用案例

使用单位：山东济南超高压局调度通信中心机房

蓄电池：48V蓄电池日常维护测试—全在线放电和充电

维护仪表：BCLT-1000 蓄电池组全在线充放电设备

新技术：发明专利技术，蓄电池“全在线”放电及充电，完全保证测试过程安全

投资价值分析 ：

1、安全价值: BCLT全在线放电功能，解决了中心机房蓄电池组维护工作难题，提高通信动力电源安全可靠性，大大降低通信事故，创造的长期经济价值与社会价值是不可估量的。

2、节省电池组投资成本价值:　解决电池组被提前报废，避免投资浪费问题，可延长电池组使用寿命和更换周期，维护效益明显呈现。
3、节能环保价值:　采用BCLT进行全在线测试维护时，让蓄电池组直接对通信设备供电，机房内不会发生温度升高，可节省电能，直接创造经济效益。

四、蓄电池组全在线充放电设备的功能和特点：

1、蓄电池组全在线充放电设备，不是直流放电假负载、也不是充电机，它是一套智能控制和检测系统。通过它的智能自动控制，可以让并联的两组电池的一组实现在线放电和在线充电恢复，整个过程该被测电池组始终没有脱离系统，而另一组电池在此过程中始终保持“在线浮充”状态以备份。相比传统的离线方式放电，它可以最大限度地延长放电过程中市电中断后电池组的供电时间；

2、全在线放电，是让被测电池组在线对通信设备实际负荷供电来达到放电目的，被测电池组的能量被充分利用，而不是以热能形式消耗，因此机房里不存在高热源，而且此方式相比传统的离线放电方式，显然要节能环保；

3、全在线放电，是让并联的电池组“逐组”进行在线放电，由于有另一组电池在线浮充备份，所以相比调整开关电源输出的在线方式放电，全在线放电可以做到深度在线放电；

4、蓄电池组全在线充放电设备，在被测电池组放电到截止门限时，会自动转入对被测电池组充电恢复程序，没有传统离线放电后并联恢复产生火花问题；而且充电电流来自开关电源整流器，充电方式就是平时开关电源整流器对电池组的充电方式，比额外配置充电机要安全可靠。

5、蓄电池组全在线充放电设备在测试工作前后都无须调整开关电源整流器的输出，另一组备份浮充电池也始终保持原有工作状态，被测蓄电池组充放电过程中，其所在支路的电压也始终与另一组备份浮充电池保持一致，因为全在线系统是个智能电子式控制器，随着被测电池组电压在放充电过程中下降和上升，全在线系统会自动实时保证升压或降压来补偿。

6、蓄电池组全在线充放电设备与电池组的连接方式是：在被测蓄电池组正极采用无缝连接方式串联进去，即使在连接过程中，被测蓄电池组也始终处于实时在线状态。而且只是瞬间拆电池组正极，相对于离线放电还要拆卸电池组负极要安全得多；

7、蓄电池组全在线充放电设备是通过无线传输技术来监测放电和充电过程中每节单体电池的电压变化，避免了复杂的接线；

8、针对部分通信机房实际负荷电流太小的情况，蓄电池组全在线充放电设备内置有50A直流放电模块，让被测蓄电池组全在线对通信设备供电，同时也以50A电流对BCLT-1000供电，这样即可达到快速、安全测试；

9、蓄电池组全在线充放电设备可以采用直流供电，即直接利用被测电池组供电，也可以采用交流供电，非常方便现场应用；

10、蓄电池组全在线充放电设备的放电、充电程序都是设定后自动完成的，而且在所有动作完成以后，可以不用立即脱离系统，因为此时BCLT-1000全在线测试不会阻碍被测电池组与用电设备之间处于正常导通状态。所以全在线测试可以大大降低维护人员的工作强度，并提高工作效率。

五、BCLT连接方式简图

六、BCLT主要电气技术指标

九、BCLT蓄电池全在线充放电设备部分用户：。

山东济南超高压局、石家庄移动、邯郸移动、邢台移动、内蒙网通-----

十、免费服务项目：  任何标准型仪表都可以为终端用户提供免费试用免费测试服务，根据用户特殊现场需要我们免费提供量身定造设计服务，免费提供以下详细资料：

1、         通信48V蓄电池日常维护测试解决方案

2、         UPS蓄电池在线监控解决方案

3、         通信48V蓄电池在线监控解决方案

4、         UPS电源日常维护测试解决方案

欢迎您来电索取详细技术资料，希望我们所有的努力能为您的维护工作提供帮助！
维护观念一：

在通信行业中，通常将蓄电池比喻为通信系统的心脏，各维护单位要从确保运行质量，生产安全和财产安全的角度来重视蓄电池的维护工作……有了这个观念，购置蓄电池维护仪表不再是消费性的开支，而是一种对安全的长期投资。

维护观念二：

只要所购置的蓄电池维护仪表能够帮助找到一个故障隐患，避免一次供电中断事故的发生，挽回一次系统中断的严重损失及巨大影响，那么所有购置仪表的前期投资及成本都会在瞬间得到收回……
