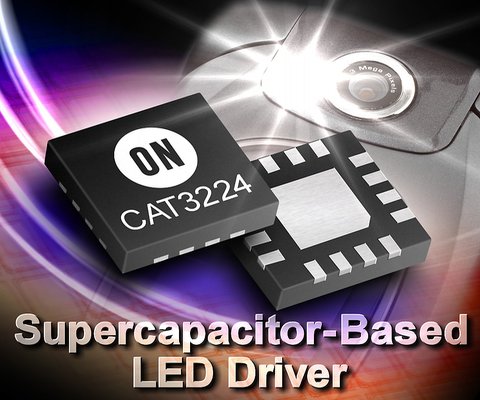

安森美半导体针对超级电容LED相机闪光应用推出业界首款4A单芯片驱动器

CAT3224集成度高，易于使用，为高百万像素照相手机和独立相机提供真正高强度LED闪光能力

    2009年1月15日，全球领先的高性能、高能效硅解决方案供应商安森美半导体(ON Semiconductor，美国纳斯达克上市代号：ONNN)推出业界首款4安培(A)超级电容发光二极管(LED)闪光驱动器——CAT3224。这新的器件符合新兴的真正高强度LED闪光要求，应用于高百万像素的照相手机和独立相机。这高集成度器件具有精确控制LED闪光充电/放电所需的全部功能，包括能够接受达4A电流的电源开关，以及为双单元(dual-cell)超级电容提供充电功能。CAT3224解决方案易于使用，具有以简单并行逻辑接口激活的三种完全独立工作模式(充电、闪光和手电筒)，每种模式的工作电流能以3颗外部电阻作简易编程。安森美半导体在本季梢将推出更多更高功率的超级电容LED闪光驱动器。

    高百万像素照相手机和独立相机需要极高强度的闪光来拍摄高质量的照片，特别是在低或中等光照环境下。市场上新的LED设计可符合这个需求，但独靠相机电池，并不能提供足够高的峰值电流脉冲来驱动LED闪光，使其达到高分辨率相片所需的亮度。其它需要高峰值电流的功能，如变焦、自动对焦、图像捕获、D类音频和射频(RF)放大，使电源问题进一步恶化。

    安森美半导体新的LED驱动器与最新一代的超级电容协同工作，帮助设计人员有效消除这些电源管理问题。超级电容在其峰值负载时释放电能，并持续重新充电，即便是在闪光功率达到峰值期间。CAT3224 LED驱动器控制超级电容充电，从而为其它高峰值电流电路提供更多电能。这超级电容LED驱动器设计方案提供真正的高强度闪光及更丰富的系统功能，同时显著地延长电池使用时间。

    超级电容技术的高峰值电流优势，结合CAT3224简单的并行逻辑接口，使得这器件成为采用LED替代氙气灯的工业应用的极佳选择。

    安森美半导体Catalyst产品部市场营销副总裁Scott Brown说：“CAT3224超级电容LED驱动器为高强度LED闪光功能提供集成、易用、高性价比的解决方案。我们相信，这器件结合如CAP-XX等公司显著改良的超级电容技术，以及白光LED不断提升的性能，率先为下一代高百万像素照相手机和独立相机提供真正高强度LED闪光。”

    CAT3224超级电容LED驱动器支持三项关键功能：精密的超级电容充电控制、电流放电至LED闪光的管理，以及为LED手电筒模式提供恒流。CAT3224以模拟控制输入电路上的外部电阻进行简单编程，吸收达4A的LED闪光脉冲电流及达400 mA的手电筒模式电流。这器件集成了双模1x/2x电荷泵，这电荷泵将堆叠的超级电容充电至5.4V额定电压，同时主动平衡控制电路确保两个超级电容单元的电压在充电周期匹配。此外，CAT3224为用户提供专用的逻辑输出，在超级电容充电序列完成时进行标记。

    CAT3224采用节省空间的16引脚TQFN 3 mm x 3 mm x 0.8 mm封装，具有热关机、过压保护(OVP)和外部电阻编程故障保护等特性。这器件还支持所有工作条件下的反向输出电压。


    特性
    •闪光模式时输出通道匹配，每通道2 A
    •手电筒模式时输出通道匹配，每通道200mA
    •达1,000mA的可调节充电电流限制
    •双单元超级电容充电
    •闪光/手电筒模式下各自独立进行电流调节
    •封装：16引脚TQFN，3 mm x 3 mm x 0.8 mm

    CAT3224是安森美半导体针对便携应用四个常见主要子系统的产品阵容新增的重要器件。这器件专为符合显示和背光子系统内具挑战的要求而设。除了显示和背光子系统外，安森美半导体还提供用于手持便携设备中的互连、电源管理和音/视频三个主要子系统的解决方案。

    价格和供货
    CAT3224LED驱动器每10,000片批量的单价为0.97美元。现已提供样品和评估板。目前的预计量产交货时间为6至8周ARO(自动循环购货)。
