驱动多达4串由10个具3000:1真正彩色PWM调光的120mA LED组成的LED串

2009/1/22 14:03:22   电源在线网
分享到:

    2009年1月22日-北京-凌力尔特公司(Linear Technology Corporation)推出一个45V、2.1MHz DC/DC升压模式转换器LT3599,该器件可作为一个恒定电流LED驱动器工作,用于多达40个白光LED。LT3599可从一个12V输入驱动多达4个LED串,且每串具有多达10个串联的120mA白光LED,同时提供高达90%的效率。其多通道能力使该器件非常适用于中等规模的TFT-LCD背光照明应用。LT3599的3.1V至30V输入电压范围非常适合于汽车、医疗和工业应用。该器件提供1.5%的LED电流匹配,以保证一致的显示亮度。高达3000:1的调光比可以通过使用True Color PWM™调光获得。可编程200kHz至2.1MHz固定频率工作和电流模式架构在宽电源和输出电压范围内提供稳定工作,同时最大限度地减小了外部组件尺寸。此外,开关频率可同步至外部时钟,以改善抗噪声性能。LT3599的耐热增强型5mmx5mm QFN或TSSOP-28E封装为LED背光照明应用提供一个占板面积高度紧凑的解决方案。

    LT3599采用单个2A、45V内部开关以提供一个升压模式恒定电流源。不过,即使当VIN超过VOUT时,LT3599仍将继续调节LED电流。该内部升压型转换器用一个自适应反馈环路调节输出电压,使其略高于所需要的LED电压,以确保最高效率。如果任一LED串出现了开路,那么它将继续调节已有LED串并向OPENLED报警引脚发出信号。如果需要更高电流LED,那么可以组合多个LED串,使它能驱动多达两个由10个240mA LED组成的LED串。其它特点包括基于结温和/或LED温度的LED电流降额、以及当所有LED串都断接时的可编程过压保护。

    LT3599EUH采用32引线5mmx5mm QFN封装,而LT3599EFE采用TSSOP-28E封装。以1,000片为单位批量购买,每片价格分别为3.25美元和3.35美元。工业级版本LT3599IUF和LT3599IFE经过测试,保证在-40°C至125°C的工作结温范围运作,以千片批购价分别为每片3.82美元和3.94美元。所有版本都有现货供应。如需更多信息,请登录:www.linear.com.cn

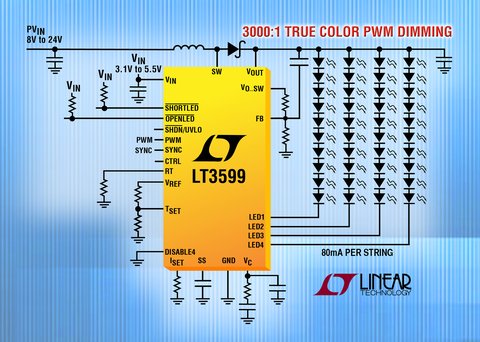

图片说明:45V、4通道升压模式LED驱动器

    性能概要:LT3599

     •  True Color PWM调光比高达3000:1
     •  驱动4个电流高达120mA的LED串
     •  ±1.5%准确度的LED电流匹配
     •  宽输入电压范围:3.1V至30V
     •  输出电压高达44V
     •  即使当VIN>VOUT时也能调节LED电流
     •  在停机时断接LED
     •  可编程最大VOUT(已稳压)
     •  开路/短路LED保护和故障标志
     •  可编程LED电流降额
     •  可调频率:200kHz至2.1MHz
     •  可同步至外部时钟
     •  模拟调光高达20:1
     •  具迟滞的可编程输入UVLO
     •  耐热增强型32引脚(5mmx5mm)QFN和28引脚TSSOP封装



凌力尔特公司简介
凌力尔特公司(Linear Technology Corporation)创建于1981年,是一家高性能线性集成电路制造商。凌力尔特于1986年成为一家上市公司,并于2000年成为由主要上市公司组成的S&P500指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路、uModuleTM产品以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、军事和航天系统等领域。如需了解更多信息,请登录www.linear.com.cn
