力科推出4-30 GHz WaveMaster 8 Zi系列

——世界上带宽最高、速度最快的实时示波器

    2008年1月2日，力科公司新推出的WaveMaster数字示波器、串行数据分析仪和磁盘驱动器分析仪系列—8 Zi系列提供了高达30GHz的带宽、80GS/s的采样率、512 M采样点分析功能及>15 GHz的边沿触发功能。由于杰出的仪器反应能力、速度提高了10-100倍的分析处理时间、大型15.3”16:9高清触摸屏显示器(比12.4”显示器大50%)、高精度Eye DoctorTM信号完整性工具及50Ω/1MΩ输入功能，WaveMaster 8 Zi系列已经成为用途最广泛的示波器平台。另外它还提供了Zi平台以前提供的功能，如TriggerScanTM偶发事件捕获、可拆卸前面板、集成第二台显示器及快速LSIB外部数据传送(高达250 Mpts/s—比任何其它方法快25-50倍)。杰出的性能、速度、精度和功能相结合，为工程师提供了更深入的洞察力、更快的调试功能和更高的验证效率。

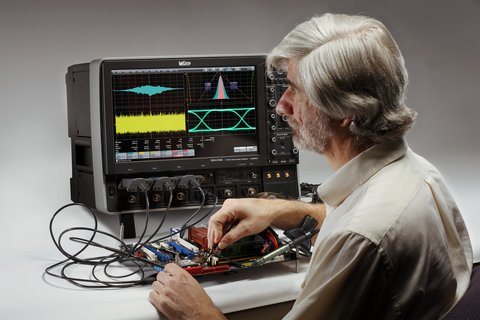

LCRY_WM8Zi_engineer_circuit1

    力科在同一个硬件平台基础上设计了8 Zi系列，支持全部8种型号，提供了4-30GHz的带宽。这意味着工程师可以利用自己的投资，并紧跟新兴高速技术和串行数据标准，他们只需为当前设计购买所需的带宽，在需要变化时再升级到更高的带宽。这在经济衰退时期特别有吸引力，因为各个公司都在力图最大限度地降低资本投资，尤其是力科可以升级到30GHz的带宽。

    对20-30GHz带宽，标配采样率是80GS/s(在带宽降低时，全部4条通道上的采样率为40GS/s)。对4 16GHz 带宽，在全部4条通道上标配采样率是40GS/s，并可以把采样率选配提高到两条通道上80GS/s。它提供了10 Mpts/ch，并可以选配高达256Mpts/ch的存储器。所有存储器都在全部记录长度下提供，用于进行分析处理。在80GS/s模式下，存储器可以通道复用成512Mpts/ch。

    对串行数据应用，8款新的串行数据分析仪(SDA)提供了相同的带宽范围(4-30GHz)、采样率和分析存储器功能(标配20Mpts/ch)，与力科强大的SDAII串行数据分析工具及标配3.125Gb/s 串行触发技术相结合，为实现和调试新兴高速串行数据标准提供了无可比拟的功能，如PCIe3.0和USB3.0。

    杰出的串行数据分析功能

    SDA 8 Zi串行数据分析仪基于WaveMaster 8 Zi系列示波器，标配存储器提高了一倍，可以捕获眼图中更多的单位间隔。这些仪器拥有增强的高速串行码型触发功能，支持高达80位码型，工作速度高达3.125Gb/s。

LCRY_SDA816Zi-RGHT                      LCRY_SDA830Zi-LEFT

    SDA II系列工具范围广泛，包括杰出的抖动分类方法及更精确的抖动分类工具，提高了测量信心，提供了更全面的洞察力，速度要快于竞争对手的工具。其眼图分析速度要比竞争对手的工具快100倍，可以在三秒内捕获、分析和显示近100万个PCI Express单位间隔。其它工具如IsoBER (确定误码率恒定的线路)和模板违规定位器，可以简便地了解复杂的问题。电缆反嵌功能可以去掉电缆失真影响，在高速眼图上更准确地测量定时和幅度。新推出的SDA 8 Zi分析仪同时标配眼图、时间间隔误差、浴盆曲线、抖动直方图及其它抖动分类分析等多个完整的视图。

    通过有效地、更精确地分析Rj+Dj分类，力科先进的SDA II工具降低了调试时间，提高了对抖动的了解，简化了一致性测试过程。在一致性测试阶段，可以对各种既定标准使用自动化QualiPHYTM软件，如PCIe、SAS、SATA、HDMI、DisplayPort和XAUI。

    Eye DoctorTM提高了信号完整性测量精度

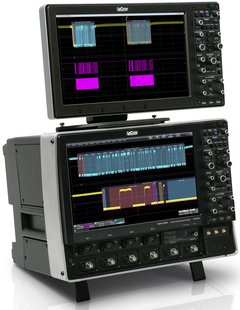

LCRY_SecondScreen__WM816Zi          LCRY_SecondScreen_SDA816Zi

    为在最困难的测量环境中测试最快速的新兴技术，需要使用带宽高达30GHz的示波器。在50ps上升时间或2.5Gb/s以下信息速率表现得不太明显的挑战，在上升时间接近或变成小于25ps或信息速率超过5Gb/s时变得更成问题。在这些速度下，工程师面临着以前只限于微波频域的信号完整性问题，如不理想的测试夹具和测试电路连接。此外，实现下一代高速串行数据标准的工程师面临着更快速、更复杂的信号挑战，与此同时，串行数据通道(互连、传输线、背板)速度并没有同步提高，导致串行数据通道中的信号劣化问题。另外，新兴串行数据标准如USB3.0，要求模拟(仿真)信号传输路径，在所有用户环境中都保证可靠的性能。最后，串行数据接收机硬件是为平衡信号劣化专门设计的，但工程师没有任何途径检定应用了接收机均衡的被测信号的性能。

LCRY_SecondScreenOnly

    解决方案是力科Eye DoctorTM信号完整性系列工具，它提供了电缆和测试夹具反嵌功能、预加重和去加重建模功能、串行数据通道仿真功能和串行数据接收机均衡功能。现在可以在示波器环境内及在全部256 Mpt记录长度上补偿或仿真信号路径效应和串行数据接收机均衡，以便在任何测试条件下在测试电路中任何地方以最高的信号保真度精确地测量波形。在WaveMaster 8 Zi推出后，Eye Doctor现在以新的、更简化、更容易接入的方式提供。

    X-Stream II流式结构，实现快速吞吐量

    X-Stream II技术是为长存储器操作和快速反应设计的，实现了高数据吞吐量，即使示波器在分析八个256 Mpt波形时也不例外。这种结构采用可变波形段长度，改善了CPU高速缓存效率，与其它示波器相比，处理速度提高了10-20倍。这消除了长存储长度与快速处理之间的矛盾。通过采用Intel®Core™2 Quad处理器、高速串行数据总线、64位操作系统及高达8GB的处理器RAM，WaveMaster 8 Zi的专有结构设计得到进一步增强。

LCRY_WM816Zi                        LCRY_WM830Zi-LEFT

    更灵活、更强大的工具

    WaveMaster 8 Zi系列标配更多的测量、数学运算、图示、统计、频率分析、模板测试和其它工具，同时提供了更多的途径利用这些工具，更快地获得所需的信息。WMZi-SPECTRUM选项提供了频谱分析功能，测量功率密度、实数、虚数和幅度FFT类型，仿真频谱分析仪操作。它使用表格显示峰值频谱和电平，可以简便地进行查看。Parameter Math(参数数学运算)提供了示波器中最快速、最准确的计算功能：每秒750,000次测量。可以由任意两个标配参数或自定义参数加、减、乘、除参数。八个Math/Zoom(数学运算/缩放)函数提供了数学综合运算功能。只有力科把第三方程序完全集成到示波器的处理流程中，使您能够在示波器环境中直接创建和部署新的测量或数学算法，在示波器上实时显示结果。

    级联触发，帮助迅速隔离偶发事件

    新仪器能够在最多三个触发级联排列中对SMART触发和边沿触发排序，缩短了调试电路和总线问题所需的时间，进一步增强了SMART触发。例如，用户可以设置Cascade，在检测到指定毛刺时准备触发，然后在满足转换速率条件时触发，或使用转换速率进一步判定，然后触发第三个边沿事件。超快速(200ps)毛刺和宽度触发功能、选择12种不同的SMART触发、排除触发及能够把WaveScanTM搜索条件与级联触发顺序连接起来，构成了一个非常强大的偶发事件隔离系统。WaveMaster 8 Zi系列标配这种功能。

    全面的系统调试功能

    与最近推出的WavePro 7 Zi系列一样，4 GHz-30GHz WaveMaster 8 Zi系列同时包括通用的1MΩ输入及高速信号使用的50Ω输入。再加上全部4条通道上40GS/s及通道复用时80GS/s (部分型号上选配)的高采样率；长记录长度(标配10Mpts/ch, 选配256Mpts/ch, 通道复用时80GS/s采样率下512 Mpts)；及各种探头、选配和附件，WaveMaster 8 Zi提供了最优秀、最完整的系统调试解决方案。调试电路要求多种触发模式。除>15GHz边沿触发、Cascade Trigger(级联触发)功能、12种不同的SMART触发、<200ps脉宽和毛刺触发及排除触发外，力科还提供了3.125Gb/s 80位高速串行码型触发和低速串行触发功能(I2C, SPI, UART-RS232, CAN, LIN和FlexRayTM)，实现了最优异的触发解决方案。

    双输入可以使用任何示波器中范围最广泛的探头，而不要求外部适配器或电源。混合信号示波器(MSO)选项(4条模拟通道 + 36条数字通道)使WaveMaster 8 Zi成为频率最高的MSO。此外，TriggerScan和WaveScan专用模式可以查找偶发事件，并与导致问题的原因关联起来，缩短了调试新设计所需的时间。完整的力科工具箱可以扩展到第二台集成显示器，扩大示波器工作空间和效果。

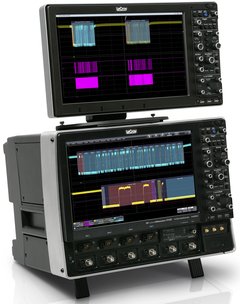

    集成第二台显示器，提供更多的洞察力

    与任何其它示波器相比，先进的Zi示波器平台提供了更多的输入、处理能力和分析功能。与12.4”显示器相比，标配15.3”显示器使显示区域提高了50%，可以查看采集和分析结果。通过增加第二台集成显示器，显示区域可以提高三倍。第二台集成显示器与主显示器完全相同，可以方便地调节和连接在主显示器上方。用户可以在两台显示器之间分隔示波器网格。可以在任一位置移动和查看波形采集、数学运算轨迹或存储器 (参考)轨迹。两台显示器比一台显示器提供了更多的垂直查看功能，因此更容易找到异常波形。此外，第二台显示器提供了更多的波形分析区域，可以迅速深入地了解复杂的问题。还可以比较方便地使用第二台显示器，同时运行和查看第三方程序，如MATLAB，或在屏幕上查看帮助信息或力科高级运算链。

    TriggerScan每秒累积更多的异常事件

    TriggerScan偶发事件捕获技术每秒可以检测和捕获更多的异常事件。TriggerScan采用高速硬件，检测不想要的行为，然后在余辉模式下捕获和显示这些行为，进一步分析毛刺、欠幅脉冲和定时异常事件。内置训练器识别正常信号行为，然后建立一大套针对异常行为的偶发事件触发设置。TriggerScan只捕获感兴趣的信号，在几分钟内、而不是在几小时内提供答案。

    磁盘驱动器分析仪

    DDA 8 Zi系列磁盘驱动器分析仪基于WaveMaster 8 Zi系列示波器，分成16GHz和25GHz型号，标配20 Mpts/ch采集存储器。另外还标配专用磁盘驱动器测量、触发和故障分析缩放、串行数据测量功能及磁盘驱动器分析仪用户接口，满足了大容量磁盘驱动器设计需求。它以DDA模式或SDA模式工作，分析硬盘上的串行数据链路或物理介质行为。所有DDA还包括SDA中包括的所有功能(3.125Gb/s串行触发功能除外)。

    探头

    力科提供了带宽为11–18GHz的一系列高带宽探头和差分放大器，大多数探头带有浏览器或焊接尖端。此外，最近推出的WaveLink探头拥有高达6GHz的带宽，为4GHz和6GHz WaveMaster 8 Zi仪器提供了完美的解决方案。由于WaveMaster 8 Zi配有一个ProBus接口，因此可以使用各种通用电流探头、有源电压探头、高压探头和无源探头和附件，而不要求额外的适配器、放大器或电源。

进一步信息

    如果您想了解更多的信息，请致电力科公司：1-800-5LeCroy(1-800-553-2769)，或访问网址www.lecroy.com。
