德州仪器新型配电开关提供高准确度限流功能短路情况下提供安全保护

    日前，德州仪器(TI)宣布推出四款最新的配电开关，能使终端设备在处理较高电容负载的同时还可有效的保护诸如 USB 端口/集线器、手机、笔记本电脑、平板电视以及机顶盒等各种应用不受潜在短路的影响。上述新型芯片通过误差精度仅为 6% 的外接电阻器可支持 75 mA～1.3 A 的可编程限流阈值。与业界同类型竞争解决方案相比，恒流 TPS2552/53 与闭锁 TPS2552-1/53-1 在限流准确度方面至少提升了 50%。TPS2552/3 器件可将输出电流限定在安全水平范围内，当输出负载超出限流阈值时，就会切换到恒流模式，而 TPS2552-1/3-1 在过流情况下则会完全关闭。此外，TPS2552/53 的增强精度还使器件能够作为简单的电路阻断或限流解决方案，从而充分满足除消费类终端设备之外其他更多种应用的需求，如电信系统中的光学模组和低电流管理电源轨等。更多详情，敬请参见: http://focus.ti.com.cn/cn/docs/prod/folders/print/tps2552.html。

主要优势
• 无需为开关不准确而对电源进行保守设计
• 简化 USB 电源实施
• 只需改变电阻即可跨平台使用同一器件
• 可针对不同设计优化故障行为
• 可从现有 TPS2550/1 产品轻松升级
• 相同产品支持 2.5V、3.3V 和 5V 等不同电压轨的保护
• 超快速开关响应时间能够有效保护电源
• 广泛的工作温度范围能满足大多数商业及工业要求
• 小型封装选择可显著节省板级空间

主要特性
• 1.3 A 时限流误差精度仅为 +/-6%
• 能充分满足 USB 限流要求
• 75 mA～1,300 mA 的可调节限流范围
• 提供恒流 (TPS2552/3) 版本与闭锁 (TPS2552-1/3-1) 版本
• 可与 TPS2550/1 兼容
• 2.5V～6.5V 的宽泛输入范围
• 2uS 的快速过流响应时间
• -40℃～85℃ 的工作温度范围


供货情况

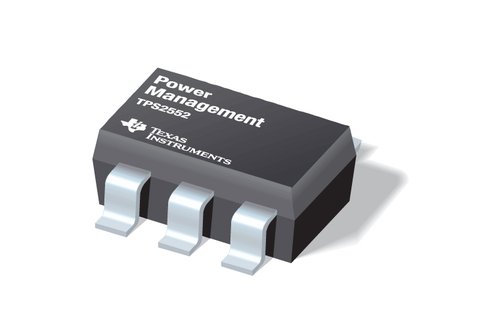

TPS2552/53 目前已开始供货，采用 SOT23-6 与 2mm × 2mm 的 SON-6 封装。

通过以下链接查阅有关 TI USB 电源开关产品系列的更多详情：
• 评估板与样片，访问：http://focus.ti.com.cn/cn/docs/prod/folders/print/tps2552.html；
• 限流阈值计算器工具，访问：http://focus.ti.com.cn/cn/docs/toolsw/folders/print/current-limit-calc.html；
• 访问：http://focus.ti.com.cn/cn/paramsearch/docs/parametricsearch.tsp?family=analog&familyId=525&uiTemplateId=NODE_STRY_PGE_T 以了解：
   o 新产品
   o 应用手册
   o 参数搜索
• TI 完整的电源管理产品系列，访问：www.ti.com.cn/power。
