凌力尔特单通道控制器 LTC4274符合新的IEEE 802.3at PoE+标准

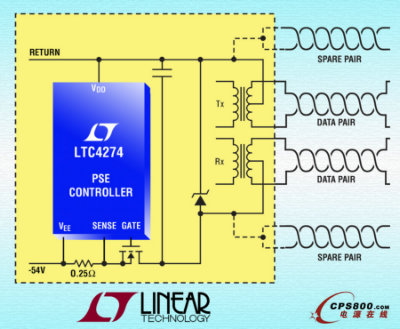

    凌力尔特公司 (Linear Technology Corporation) 推出单通道以太网供电 (PoE) 控制器 LTC4274，该器件用于需要提供 IEEE 802.3at (25.5W) 或更高的专有功率级的供电设备 (PSE)。下一代 PoE 应用需要更多的功率来支持苛刻的功能，同时提升功率效率，以求获得更加优越的“环保”特性并降低成本。LTC4274 通过 4 对以太网电缆提供了高达 100W 的功率，而且完全符合新的 IEEE 802.3at PoE+ 标准，并返回兼容此前制定的 IEEE 802.3af PoE 标准。为了有助于节能，LTC4274 通过采用低 RDS(ON) MOSFET 和 0.25Ω 检测电阻器实现了业界最低的热耗散，从而免除了增设昂贵散热器的需要，并造就了一款更加坚固的 PSE 解决方案。

    LTC4274 适用于种类繁多的 PSE 应用，包括下一代单端口交换器、相机和电子留言板。用户将体会到 LTC4274 的极低功耗，相比于采用 PSE (它集成了较多易损且 RDS(ON) 通常较高的 MOSFET) 所进行的设计，这种极低的功耗水平使热设计大为简化。IEEE 802.3at 受电设备 (PD) 可以要求高达 25.5W 的功率，响应 LTC4274 的两事件分级，并确认该 PD 确实是一个大功率设备。PD 的发现是用一个专有的双模式、4 点检测机制完成的，该机制确保最佳的防错误检测性能。先进的电源管理还包括确定了优先顺序的快速停机、14.5 位电压和电流回读、8 位可编程的电流限制和 7 位可编程的过载电流限制。一个 1MHz 的 I2C 接口允许主控制器以数字方式配置该 IC 或查询端口读数。

    LTC4274 有商业和工业温度级版本，采用 RoHS 兼容的 5mm x 7mm QFN-38 封装。以 1,000 片为单位批量购买，LTC4274 的价格为每片 4.95 美元，现已开始按生产量供货。LTC4274 提供了一条从符合 IEEE 802.3af 标准的 LTC4263/-1 进行升级的途径，并得到了凌力尔特在 PoE 电路设计领域所拥有的多年技术经验的有力支持，旨在实现至 PoE+ 新标准的平稳过渡。

性能概要：LTC4274
与 IEEE 802.3at Type1 和 Type 2 兼容；
支持专有的非常高功率 (高达 100W)；
0.34Ω 总通道电阻
    在 600mA 时为 130mW
先进的电源管理
    8 位可编程的电流限制 (ILIM)
    7 位可编程的过载电流限制 (ICUT)
    快速停机
    14.5 位端口电流/电压监视
    两事件分级
具非常高可靠性的 4 点 PD 检测：
    两点施加电压
    两点施加电流
高电容老式设备检测；
LTC4259A-1 和 LTC4266 软件兼容；
支持两对和 4 对输出功率；
1MHz、I2C 兼容串行控制接口；
中跨延时定时器；
采用 38 引脚 5mm x 7mm QFN 封装。
