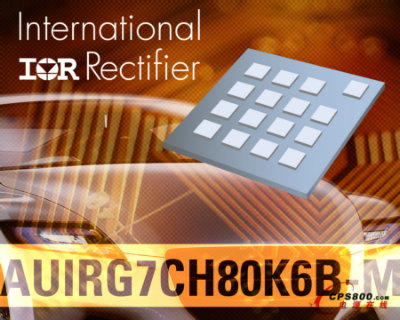

国际整流器公司 (International Rectifier,简称IR) 推出采用焊前金属 (Solderable Front Metal,SFM) 的 1200V 绝缘栅双极晶体管 (IGBT) AUIRG7CH80K6B-M,适用于电动汽车 (EV) 、混合电动汽车 (HEV) 和中功率驱动器中的高电流、高电压汽车逆变器模块。
AUIRG7CH80K6B-M 采用了 IR 的最新一代场截止沟槽技术,大幅度降低了传导和开关损耗。此外,这款新器件的焊前金属可实现双面冷却,提高了散热性能,去除了焊线,从而达到了更高的可靠性。
IR 亚洲区销售副总裁潘大伟表示:“一直以来,焊线都是汽车逆变器模块出现故障的潜在因素。而采用焊前金属的 AUIRG7CH80K6B-M 利用了无焊线封装技术,并具有双面冷却功能,提高了散热性能和效率,以及逆变器模块的可靠性。”
新器件的其它主要性能优势还包括方形反向偏压安全操作区 (RBSOA) 、高达摄氏175度的最高工作温度、高峰关断功能、正 VCE (on) 温度系数,以及六微秒的短路额定值。AUIRG7CH80K6B-M 目前只提供裸片形式。新器件符合汽车行业标准,是在 IR 要求零缺陷的汽车质量理念下研制而成的,现已接受批量订单。
产品的基本规格:
器件编号 |
封装 |
电压 |
额定电流 |
最大 VCE(ON) (VGE=15V,TJ=25°C) |
最大 Tj |
AUIRG7CH80K6B-M |
焊前金属裸片 |
1200V |
200A * |
2.45V |
175°C |
* 取决于组装后的热特性
IR简介
国际整流器公司 (简称IR,纽约证交所代号IRF) 是全球功率半导体和管理方案领导厂商。IR成立于1947年,总部设在美国洛杉矶,在二十个国家设有办事处。IR的模拟及混合信号集成电路、先进电路器件、集成功率系统和器件广泛应用于驱动高性能计算设备及降低电机的能耗 (电机是全球最大耗能设备) ,是众多国际知名厂商开发下一代计算机、节能电器、照明设备、汽车、卫星系统、宇航及国防系统的电源管理基准。■
