凌力尔特推出功率和电流监视器LT2940实现板级和系统级优化

    凌力尔特公司 (Linear Technology Corporation) 推出功率和电流监视器 LT2940，该器件用于 4V至80V的系统。在电流和电压可能由于电源电压的不确定性、组件参数的变化、瞬态状况或时变信号而变化的情况下，LT2940提供了必需的电路以准确地测量、监视和控制功率。与依靠数据转换器和乘法寄存器计算功率的传统功率监视器不同，LT2940 运用一个真正 4 象限模拟乘法器，该乘法器产生 5% 的功率测量准确度和 3% 的电流测量准确度，从而确保电路板和系统实现最佳功率效率和可靠性。LT2940 适合用于线路卡和服务器、功率检测断路器、电源控制环路和多种测量应用。

性能概要：LT2940
  ☆   4 象限功率测量
  ☆   功率测量准确度为 5%
  ☆   4V 至 80V 高压侧检测，最大值为 100V
  ☆   电流模式功率和电流输出
  ☆   输出带宽超过 500kHz
  ☆   电流测量准确度为 3%
  ☆   6V 至 80V 电源范围，最大值为 100V
  ☆   反相和非反相集电极开路比较器输出
  ☆   采用 12 引脚 3mm x 3mm DFN 和 12 引线 MSOP 封装

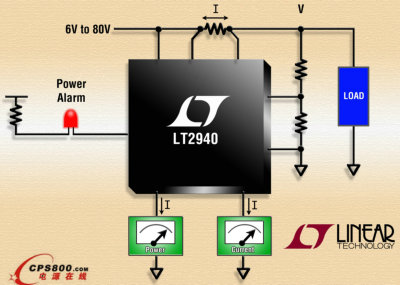

    LT2940 测量高压侧电流和差分电压，计算超过 500kHz 带宽上的瞬时功率。用一个 4 象限乘法器和推挽输出级恰当地控制双向高压侧电流和双极性电压差，这允许该器件指示正向和反向功率流动。获取电流和电压测量值以后，可以通过分别与电流成正比和与功率成正比的电流输出单独地改变、过滤和监视电流值和功率值。同时，一个集成和具集电极开路互补输出的比较器可用来建立 PWM 控制环路，或提供以下例子的简单逻辑电路：过功率引脚、LED 指示器警报器、MOSFET 负载截止开关、外部风扇或一个面向测量应用的二进制计数器。宽电源范围、宽带宽和不打折扣的准确度合起来使 LT2940 成为一个完整的通用功率监视解决方案。

    LT2940 有商用和工业版本，支持分别为 0°C 至 70°C 和 -40°C 至 85°C 的工作温度范围。采用 RoHS 兼容的 12 引脚 3mm x 3mm DFN 和 12 引线 MSOP 封装的 LT2940 已开始供货。千片批购价为每片 2.05 美元。■
