采用3mmx4mm DFN封装的2.2MHz、36V双路降压型DC/DC转换器于每通道提供0.7A电流

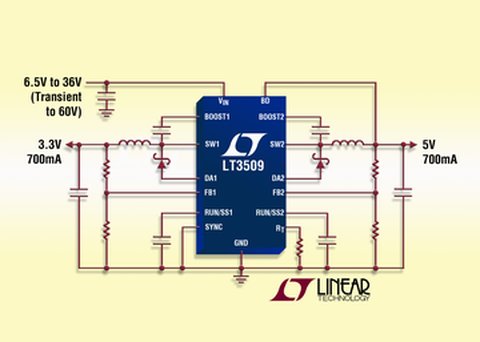

    2009年2月10日－北京－凌力尔特公司(Linear Technology Corporation)推出双通道电流模式PWM降压型DC/DC转换器LT3509，该器件具有两个内部36V、1A电源开关，采用14引线3mmx4mm DFN或MSOP-16E封装。每个通道能提供高达700mA的输出电流，效率高达88%。其3.6V至36V的宽输入电压范围以及达60V的瞬态保护使该器件非常适用于调节种类繁多的电源，包括未稳压的交流变压器、24V工业电源和汽车电池。就汽车应用而言，LT3509的3.6V最低输入电压使它能够以低于4V的输入工作，这对满足汽车“冷车发动”需求极为重要。类似地，该器件的36V连续输入能力加上60V瞬态保护使它能够承受在负载突降情况下出现的瞬态。LT3509的300kHz至2.2MHz开关频率是用户可编程的，使它能够最大限度地提高效率，而且可使用纤巧、低成本电感器和陶瓷电容器，从而产生低和可预测的输出纹波。

    LT3509的低VCESAT(320mV/0.9A)内部开关提供高达88%的效率，最大限度地减少浪费的热量。一个内部0.80V基准能实现低于1V的所需输出电压以为最新一代低压DSP和微控制器供电。低压差内部开关可实现达95%的占空比，而内部逐周期电流限制提供了保护以免受输出短路影响。低电流(<9µA)停机可为电池供电型系统提供延长的运行时间。

    LT3509EDE采用耐热增强型3mmx4mm DFN-14封装，而LT3509EMSE采用耐热增强型MSOP-16E封装。它们的价格分别为每片2.95美元和3.05美元。工业温度级的LT3509IDE和LT3509IMSE经过测试，保证在-40°C至125°C的工作结温范围内工作，价格分别为每片3.39美元和3.51美元。所有版本都有现货供应。如需更多信息，请登录www.linear.com.cn。

说明：采用3mmx 4mm DFN封装并具60V瞬态保护的36V、2.2MHz、双通道0.7A(IOUT)降压型开关稳压器

    性能概要：LT3509

     •  两个具内部电源开关的700mA开关稳压器
     •  3.6V至36V的宽工作电压范围
     •  过压闭锁可保护电路经受高达60V的瞬态电压
     •  对短路的坚固性
     •  低压差电压：95%最大占空比
     •  可调300kHz至2.2MHz开关频率；在整个范围内可同步
     •  使用小型电感器和陶瓷电容器
     •  集成的升压二极管
     •  内部补偿
     •  耐热增强型14引线(3mmx4mm)DFN和16引线MSOP封装
