36VIN、降压-升压型DC/DC微型模块稳压器提供高达34VOUT和98%的效率

    2009年2月11日－北京－凌力尔特公司(Linear Technology Corporation)扩展其降压-升压型DC/DC微型模块(µModule™)稳压器系统系列，推出第三个引脚兼容的产品LTM4609，该器件是一个高压和高效率DC/DC系统，采用表面贴装15mmx15mmx2.8 mmLGA(焊盘网格阵列)封装。LTM4609用一个高于、等于或低于输出电压的可变输入电压调节输出电压。该器件在4.5VIN至36VIN范围内工作，调节从0.8V至34V的输出电压，可以提供高达120W的输出功率。LTM4609在一个小型塑料模制封装中集成一个同步降压-升压型DC/DC控制器、4个N沟道MOSFET、输入和输出旁路电容器以及补偿电路。实现一个非常扁薄、紧凑和高效率设计仅需要一个电感器、反馈和检测电阻以及大容量电容器。该器件在网络、工业和汽车系统以及由电池供电的大功率设备中用于负载点和中间总线调节。

    LTM4609的片上专有4开关同步MOSFET设计在升压模式可实现高达98.3%的效率，而降压模式可达97.3%(条件：VIN为6.5V至36V；VOUT为30V；IOUT为2A)。与需要多达20个组件和定制磁性元件的SEPIC(单端主电感器转换器)拓扑不同，LTM4609仅用6个外部组件，包括一个现售电感器，从而确保非常简单的PCB布局。此外，可比较的SEPIC电路实现低得多的效率，范围为76%至84%。为了降低不想要的频率谐波，LTM4609的相位可锁定至一个范围从200kHz至400kHz的外部时钟频率。安全功能包括过压和折返电流保护。

    LTM4609在-40ºC至85ºC的温度范围内工作，最高结温为125ºC。以1,000片为单位批量购买，起价为22.55美元。如需更多信息，请登录www.linear.com.cn。

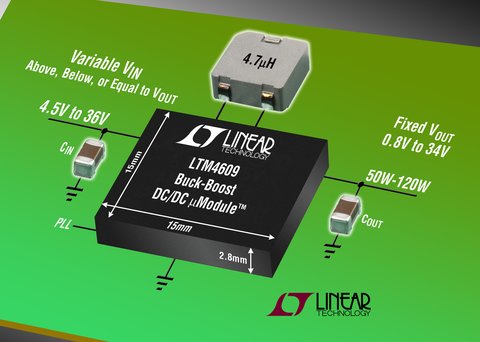

图片说明：高压降压-升压型DC/DC微型模块稳压器

    性能概要：LTM4609
     • 单电感器降压-升压型架构
     • 高效率的同步4开关运作(达98%)
     • 宽输入电压范围：4.5V至36V
     • 宽输出电压范围：0.8V至34V
     • 15mmx15mmx2.8mm LGA封装
