采用紧凑型 3mm x 3mm 封装的 32V单片式两节锂离子/聚合物电池充电器提供高达 2A电流

    2009年2月13日－北京－凌力尔特公司(Linear Technology Corporation)推出面向两节锂离子/聚合物电池的紧凑型、单片高压电池充电器LT3650-8.2。该器件的开关模式架构最大限度地降低了功耗，而不会牺牲电路板空间。LT3650-8.2可接受高达32V的输入，具有40V绝对最大额定值以实现更大的系统裕度。用户可选定时器或C/10终止无需外部微控制器并简化了设计。充电电流是可编程的，并可动态调节至高达2A；电源电路集成到芯片上以节省电路板空间。LT3650-8.2不需要外部高准确度电阻来设置浮动电压，从而进一步节省了成本和空间。应用包括工业手持式仪表、12V至24V汽车和重型设备、台式插座充电器以及小型笔记本电脑或平板电脑。

    LT3650-8.2的1MHz高工作频率和电流模式架构允许使用小型电感器和电容器，从而最大限度地降低噪声和滤波需求。最终浮动电压准确度规定为±0.5%，充电电流准确度为±5%，C/10检测准确度为±2.5%。一旦充电终止，LT3650-8.2就自动进入可将输入电源电流降至85uA的低电流备用模式。在停机时，输入偏置电流降至15uA。LT3650-8.2在所有非充电周期最大限度地延长了电池寿命，电池消耗不到1uA。就安全和自主充电控制而言，LT3650-8.2具有诸如自动重启动和预查验、一个热敏电阻输入用于温度合格的充电、可编程输入电流限制、坏电池检测和二进制编码状态输出引脚等功能。

    LT3650-8.2采用紧凑型扁平(0.75mm)12引脚 3mm x 3mm DFN封装，提供E级和I级两种版本，两种版本都工作在-40°C至+85°C的温度范围内。以1,000片为单位批量购买，每片价格分别为2.80美元和3.22美元。如需更多信息，请登录www.linear.com.cn。

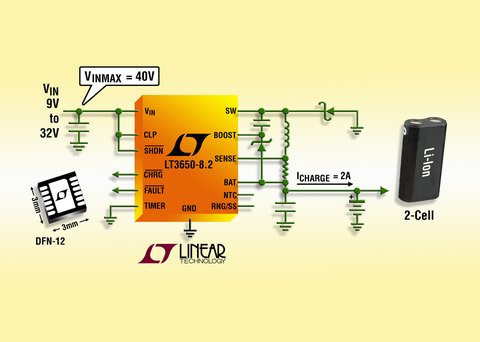

图片说明：32V、2A单片两节锂离子电池充电器

    性能概要：LT3650-8.2
    •  宽输入电压范围：9V 至 32V(40V 绝对最大值)
    •  可编程充电电流高达 2A
    •  两节锂离子/聚合物电池充电能力，8.2V 充电电压
    •  用户可选终止：C/10 或可编程终止定时器
    •  动态充电速率编程/软启动引脚
    •  可编程输入电流限制
    •  1MHz 开关频率允许使用小型外部组件
    •  ±0.5% 充电电压准确度
    •  ±5% 充电电流准确度
    •  ±2.5% C/10 检测准确度
    •  NTC 电阻温度监视器
    •  自动再充电
    •  自动预查验
    •  二进制编码集电极开路充电状态引脚
    •  具自动复位的坏电池检测
    •  紧凑型扁平 (0.75mm) 3mm x 3mm DFN-12 封装
