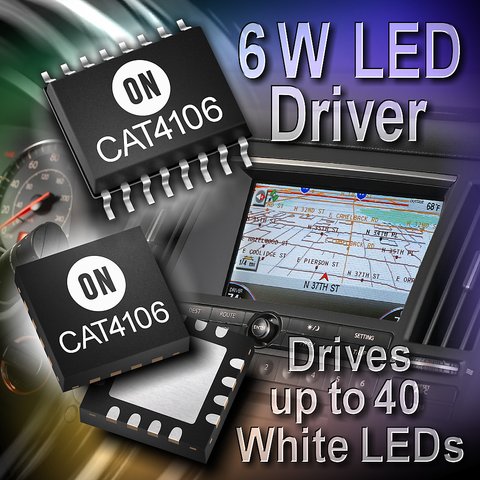

安森美半导体推出6W LED驱动器，带集成DC-DC升压转换器，用于较大LCD面板背光

CAT4106四通道LED驱动器具有片上诊断功能，提升能效至最高

    2009年2月24日–全球领先的高性能、高能效硅解决方案供应商安森美半导体(ON Semiconductor，美国纳斯达克上市代号：ONNN)推出新的6瓦(W)发光二极管(LED)驱动器——CAT4106，该器件具有集成的大功率直流-直流(DC-DC)升压转换器，以及片上诊断功能，能提升能效至最高，应用于较大尺寸的通用液晶显示(LCD)面板背光。

    CAT4106是多通道升压型LED驱动器，能够驱动多达40个白光LED——或共4串，每串各10个LED及电压达36伏(V)，提供总计达6W的LED输出功率。该器件还内置诊断功能，自动调节输出电压，以最低的余量(head room)电压驱动最高的正向电压(Vf)串，帮助设计人员提升背光能效至最高，并减少电路板占用空间。

    片上诊断功能使设计人员以外部编程电阻，设定最低及最高电压限制，确定LED串可接受的工作电压范围。可检测到任何不在开路或短路LED设定范围内稳流的通道，并标记在故障(FAULT)逻辑输出(低电平触发功能，开漏)。该器件还具有热关机及过压保护(OVP)功能。

    CAT4106具有低压降的LED通道，175毫安(mA)电流时LED通道压降仅为500毫伏(mV)；还具有高频脉宽调制(PWM)接口，支持达2千赫兹(kHz)的多种频率，即便器件仍然完全偏置时也提供精确、高精度的调光控制。

    特性
    •  四个互相匹配的输出LED通道
    •  集成DC-DC升压转换器
    •  高达6W的总输出功率
    •  低压降LED通道，电流175mA时压降仅为500mV
    •  高频PWM接口，高达2kHz
    •  片上诊断功能，带可调节LED短路/开路检测
    •  封装：
    •  16引脚TQFN，4mmx4mm
    •  16引脚TSSOP,4.4mm，暴露热焊盘

    价格和供货

    CAT4106 LED驱动器采用节省空间的4mmx4mm、16引脚TQFN封装，及采用暴露热焊盘以提高功率耗散性能的16引脚TSSOP封装，每10,000片批量的单价为1.06美元。现已提供样品和评估板。目前的预计量产交货时间为6至8周自动循环购货(ARO)。

    更多技术信息请访问安森美半导体网站www.onsemi.com.cn或联系应用经理Fabien Franc(电邮：fabien.franc@onsemi.com)。
