北京 近日,凌力尔特公司(Linear Technology Corporation)推出1.5MHz、电流模式同步升压型DC/DC转换器LTC3529,该器件具有自动过载故障检测功能。该器件针对USB OTG(On-The-Go)的保护电路包括一个故障标记,该标记可编程为当总线过载时锁断或经过一段超时时间后重新启动。LTC3529的内部1.5A开关可以靠单节锂离子电池向一个固定5V输出提供高达500mA的输出电流。1.8V至5.25V的输入电压范围使LTC3529非常适用于锂离子/聚合物或多节碱性/镍镉/镍氢金属电池应用。同步整流实现高达95%的效率,从而在手持式应用中提供延长的电池运行时间。2mm×3mm DFN-8封装结合1.5MHz的恒定开关频率,最大限度地缩小了电感器和电容器的尺寸,从而提供一个手持式应用所需的纤巧占板面积解决方案。
LTC3529使用RDS(ON)仅为90mΩ(N沟道)和120mΩ(P沟道)的内部开关,以提供高达95%的效率。输出断接功能在停机时允许输出彻底断开,而且还限制了启动时的浪涌电流,从而最大限度地减小输入电源端的浪涌电流。当输入电压超过输出电压时,LTC3529还将调节输出。其它特点包括防振铃控制、短路保护、软启动和热保护。
LTC3529EDCB采用8引线DFN封装,有现货供应。以1,000片为单位批量购买,每片价格为2.05美元。如需更多信息,请登www.linear.com.cn。

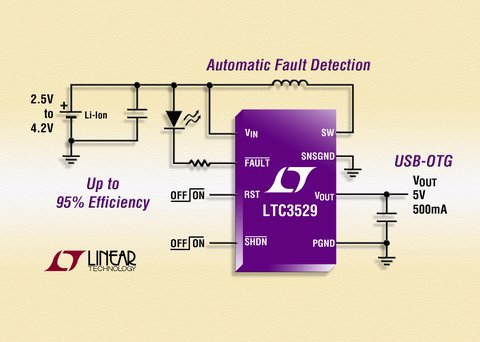

图片说明:1.5A、1.5MHz同步升压型稳压器提供输出断接和自动故障保护功能
性能概要:LTC3529
• 适用于5V USB OTG VBUS电源的紧凑型解决方案
• 从单节锂离子电池产生5V/500mA
• 自动故障检测
• 高效率:达95%
• VIN范围:1.8V至5.25V
• 固定5V输出
• 短路保护
• 1.5MHz低噪声,固定频率PWM
• 浪涌电流限制和内部软启动
• 输出断接
• 停机时的静态电流<1uA
• VIN>VOUT工作
• 8引线、2mm×3mm DFN封装
