凌力尔特推出单电感器降压-升压型控制器

在-55℃至125℃的温度范围内工作

    近日，凌力尔特公司(Linear Technology Corporation)推出LTC3780的高可靠性(MP)级新版本，该器件是一个非常高效率的同步降压-升压型开关稳压器DC/DC控制器，以高于、等于或低于输出电压的输入电压工作。大功率降压-升压型电路一般依靠变压器或两个DC/DC转换器工作，一个用于升压转换，而另一个用于降压转换。LTC3780MP采用单个电感器工作，能以单个器件提供高达150W的输出功率。当多个电路并联时，可以实现更高的功率。凭4开关同步整流，该器件可以提供高达98%的效率。

    LTC3780MP以可选择的200kHz至400kHz固定频率工作，并可用其锁相环(PLL)在同样范围内同步至外部时钟。其4V至36V的宽输入范围、0.8V至30V的输出范围和在工作模式之间的无缝转换使该器件非常适用于军事、汽车和电池供电型的系统。LTC3780MP采用一个专有的电流控制架构，在降压或升压模式实现恒定频率工作，并具有强大的片上MOSFET栅极驱动器。该器件在所有工作模式时都提供了过压、过流和短路情况的故障保护。输出电压接通时间可以用该器件的可编程软启动来调节。电源良好输出指示了输出电压是否稳定。在轻负载时用户可以选择连续、脉冲跳跃和突发模式(Burst Mode®)工作，这可以安全地为预偏置负载供电。

    LTC3780MP在-55℃至125℃的工作结温范围内运作，且100%经过测试，器件采用了24引线SSOP封装。以1,000片为单位批量购买，每片价格为7.24美元。如需更多信息，请登录www.linear.com.cn。

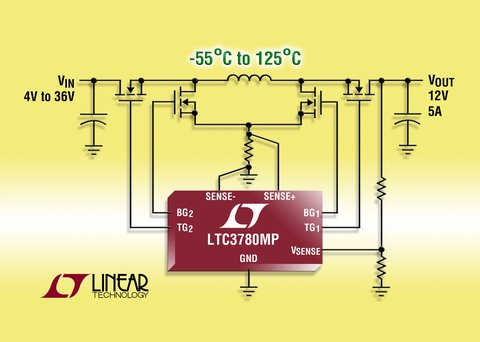

图片说明：同步降压-升压型控制器

    性能概要：LTC3780MP
     • 单电感器架构
     • 以高于、等于或低于输出电压的输入电压工作
     • 4V至36V的输入电压范围
     • 0.8V至30V的输出电压范围
     • -55℃至+125℃的宽工作结温范围
     • 同步整流
     • 高达98%的效率
     • 片上MOSFET栅极驱动器
     • 150W输出功率
     • 可选的固定或PLL可同步工作频率(200kHz至400kHz)
     • 电源良好输出信号
     • 电流模式控制实现快速瞬态响应和容易的环路补偿
     • 过压和过流保护
