机房一体化解决方案

科士达携手内蒙农信构建网点级机房一体化解决方案

    伴随着金融行业信息化建设的深入，我国金融行业在迈入“数据大集中”时代的同时，也正在逐渐从“数据大集中”向“多业务整合”时代过渡。目前各大金融机构正开始延伸其IP业务网络到业务的终端，更注重贴近客户界面的营业网点端的建设，营业网点IT建设水平将在金融机构的竞争舞台上扮演越来越重要的角色。营业网点作为银行网络体系的神经末梢或节点，数量庞大，地理分布广泛，其IT建设投资在整个银行网络建设中占一半以上。其中交换、路由等核心网络设备，以及以供配电系统为核心的营业网点IT支撑系统构成全网建设和运营费用的主体。并且，在“全网运行”模式下，任何一个网点都可能波及整体系统的安全性，所以营业网点IT系统的重要性日益突出。

    用户需求：

    内蒙古农村信用社作为自治区最为重要的金融机构之一，在全区12个盟市，101个旗县中拥有2600多个营业点，这些网点不仅构成了全社营业系统的主体，并且深入到全区各各盟县基层，在地理空间上分布极为分散，所以网点IT系统建设水平、系统的安全稳定性和可维护性、以及系统的绿色节能成为决策层在选择系统方案和承建方时重点考察的内容。在对全区营业网点供配电一体化项目招标时，提出了以下需求：

    （一）机柜

    具有防尘、防鼠、防虫功能，智能散热风扇，前面板为玻璃门设计。

    （二）环境智能监控

    具有对机柜内设备和环境状态（包括电压、电流、频率、油机、UPS电源、温度、湿度、烟感、消防等）的监测功能，可实现智能化控制。

    （三）油机和市电双电源切换

    具有双电源自动转换和电涌保护措施，并具有油机的接入口。

    （四）电源输入输出

    具有电源输入输出（包括UPS的输入输出电源分配）及UPS的手动维修旁路功能。

    （五）UPS电源

    机架式UPS、延时1小时。

    （六）防雷

    具有电源防雷和设备防雷功能。

    除了对设备的具体需求外，还将“功能先进，稳定可靠，智能灵活，方便维护，绿色环保，性价比高”定为方案建设的整体性要求。

    调研分析：

    作为国内UPS市场和机房一体化市场的上游领导厂商，科士达一直在积极跟踪和研究金融行业IT系统建设最新趋势和需求。科士达在对国内各大银行网点IT基础设施建设水平专项调查中发现，在传统固有的“强中心、弱边缘”的建设思路和模式下，数量庞大的营业网点往往不能得到与数据中心同样重视的地位，建设方案中系统的标准化程度低、可靠性差、不易管理，以及设备供应商和项目承建方技术实力良莠不齐等综合因素，直接导致了金融行业网点系统的IT基础设施建设水平总体上处于低级阶段。现实状况是网点设备应用环境恶劣、网点无机柜、线缆无序、网点接地环境差、系统控制与监管难、网络管理与维护难等都成为迫切需要解决的问题。

    在这一重要研究结果的基础上，为了解决银行网点IT基础设施系统目前存在的种种问题，以及在实际建设中面临的各种挑战，科士达从稳定可靠、部署灵活、方便运维、绿色环保等多角度出发，在业内率先提出符合新阶段网点信息化建设需求的“银行网点IT基础设施一体化绿色智能解决方案”的全新建设模式，在这一建设思路和模式下，国内银行网点将在被重视程度和建设模式上获得根本性的提升和改善。

    方案选型：

    基于用户需求及全新的网点IT基础设施系统建设思路，科士达设计了以科士达“金守护”系列网点级专用一体化柜式机房为基础的网点绿色智能解决方案。方案是以19寸标准网络机柜为基础，通过增强网络机柜功能，构建一体化IT设备运行环境解决方案。其构成包含ATS、综合配电、UPS电源、电池、防雷、智能管理、线缆管理、机柜、温度控制功能，可满足农村信用社IT设备的要求，使网点内的IT设备及辅助设备，能够长期在符合运行标准的室内环境中正常运行。

    （一）方案设计说明

   1. 方案为一个24U机标准机柜解决方案，简洁大方、占地面积仅为1.5M2；
    2. 机柜外型美观、具有防尘、防鼠、防虫功能；
    3. 整体设计简洁、实用，可扩展性较强；
    4. 设计供配电一体化整体解决方案，UPS后备时间为60分钟；
    5. 预留双路电源接口，可接入市电和发电机，对于有发电机的网点，可直接接入，如暂时没有发电机，以后购买发电机即可直接接入；
    6. 提供市电的分配，可为空调、照明、激光打印机、碎纸机提供电源控制；
    7. 提供UPS输入输出控制，为路由器、交换机、终端机、存折打印机、监控录象机高品质的不间断电源
    8. 电池机柜内部安装式、与机柜一体化解决方式，外观整体性高；
    9. 丰富的机柜线缆管理附件，提供有序的线缆管理；
    10. 完善的风道管理，可温度控制的散热单元，实现节能和减少噪音的目的；
    11. 显示配电环境（电压、电流），使用环境超限报警（温度、烟雾）；
    12. 在UPS主机、配套电池、机柜散热、电磁干扰及噪音屏蔽等方面融入节能和绿色环保设计功能；
    13. 可与自治区联社中心机房、盟市、旗县网络汇聚点的动力环境检测软件对接、实现远程监控并统一管理。

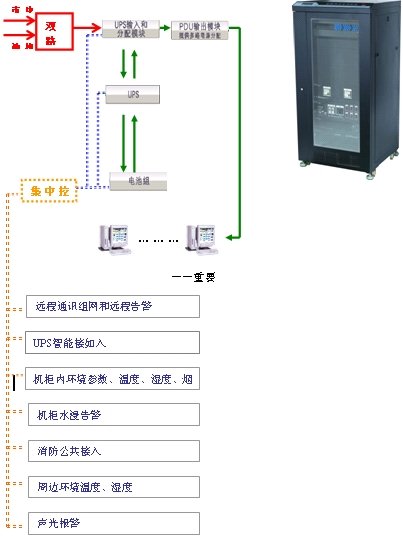

    （二）方案系统拓扑

    （三）方案基本配置表

    方案优势：

    方案组成产品的组件采用标准化生产和标准机架设计安装方式，所以在缩短了建设周期、减少各功能模块间的单路径故障点、大大提高系统间的兼容性的同时，最大限度提高了网点内的空间利用率。同时，可平滑扩展且极易更换的模块化设计，大幅度提高系统可用性，降低了系统的复杂性，和设计、组建、维护、扩容机房的风险。配合完善的智能监控模块，更能进行预防性故障分析和历史状态记录，减少了系统出现问题的可能性。

    此外，一体化的设计和实施方案，极大方便了网点管理人员的维护和管理工作，最大程度降低了人为故障的发生。由于产品单一厂家供应，有效杜绝了多源供应带来的供应商互相推诿扯皮，保证了服务承诺的兑现，提高了服务质量，缩短了服务响应时间，从而有效保证了数据设备的高可用性及用户的投资收益。同时UPS主机、电池、机柜散热单元等部件的绿色设计，能有效节约运行中对电能的消耗和对电网及环境的污染。在监控管理上，可以做到集中式管理，能够实现省级中心机房对盟市、旗县、网点4级智能化监控管理，真正实现省总行对全区网点IT运行状态的远程化管理。
