差分ADC缓冲器驱动300MHz信号而噪声仅为1.8nV/√Hz

    2009年3月5日 北京 凌力尔特公司(Linear Technology Corporation)推出宽带单位增益2GHz差分缓冲器LTC6416，旨在应对驱动高分辨率ADC的挑战。LTC6416在高频时提供卓越的噪声指数和低失真的性能。凭借其可编程输出电压箝位，LTC6416限制了施加至ADC输入端的最大电压值，从而确保不存在ADC过驱动恢复问题。

    LTC6416在高频时具有低的1.8nV/√Hz输出参考的噪声，就较高分辨率ADC而言不会降低输入信号质量。这个缓冲器可以与一个在其输入端的变压器一起使用，以在高带宽应用中实现附加的低噪声系统增益。该缓冲器的输入和输出可以AC或DC耦合。LTC6416的输出共模电压由V_CM引脚设置，以匹配ADC的输入范围。当驱动高速ADC至300MHz以上时，LTC6416能够保持出色的性能，在该条件下，该器件保持-72.5dBc的三阶互调失真、以及分别为-74dBc/-67.5dBc的二阶/三阶谐波失真。

    LTC6416采用纤巧2mm×3mm 10引线DFN封装，在商用(0℃至70℃)和工业(-40℃至+85℃)温度范围内完全规定。以1,000片为单位批量购买，每片价格为3.50美元。如需更多信息，请登录www.linear.com.cn。

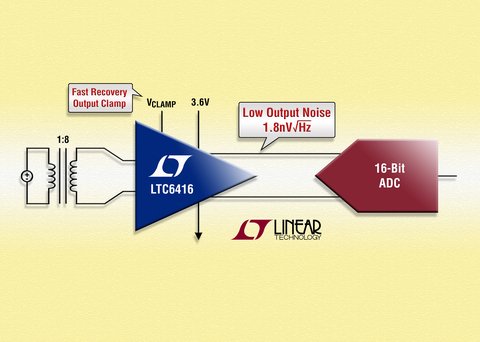

图片说明：高速低噪声、16位ADC缓冲器

    性能概要：LTC6416
    • 2GHz -3dB小信号带宽
    • 300MHz ±0.1dB带宽
    • 1.8nV/√Hz输出噪声
    • 在140MHz时的46.25dBm等效OIP3
    • 在高达300MHz时的40.25dBm等效OIP3
    • 在140MHz时有-81dBc/-72dBc的HD2/HD3，2V_P-P
    • 在140MHz时有-84.5dBc的IM3，2VP-P复合输出
    • 在300MHz时有-74dBc/-67.5dBc的HD2/H3，2VP-P输出
    • 在300MHz时有-72.5dBc的IM3，2V_P-P复合输出
    • 可编程高速、快速恢复输出箝位
    • DC耦合信号通路
    • 以单一2.7V至3.9V电源工作
    • 低功率：150mV(在3.6V)
    • 2mm×3mm 10引线DFN封装
