业界首款采用SNRBoostTM技术的ADC,将3G与4G系统的组件数与成本锐降三分之一
实现最高速度与最佳性能

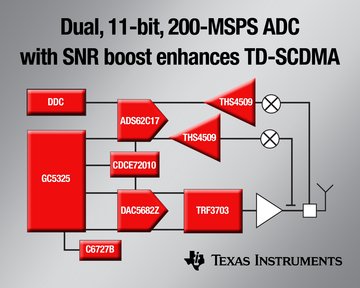

日前,德州仪器(TI)宣布面向基站、中继器以及软件定义的无线电系统应用领域推出一款速率为200MSPS的双通道11位模数转换器(ADC),从而可充分满足无线通信市场对更高带宽与灵敏度的需求。ADS62C17采用SNRBoost技术,能够以最高200 MSPS的采样率提供高达6.5 dB的增强信噪比(SNR),以满足高达40MHz信号带宽的严苛应用要求。例如,要求使用30MHz带宽的多模系统能够以140MHz的输入频率实现78.4dBFS SNR与85dBc的无杂散动态范围(SFDR)。(更多详情,敬请访问:www.ti.com.cn/ads62c17-pr)
作为市场上唯一一款使用引脚控制的SNRBoost技术的200-MSPS ADC,ADS62C17可在TD-SCDMA和其他时域无线系统中同时充当接收机与数字预失真(DPD)反馈ADC。与业界同类竞争解决方案相比,ADS62C17的双重功能性可将设计复杂度与组件数减少三分之一,从而显著降低系统成本。
TI亚洲区总裁陈维明先生表示:“以更低的成本制造出小巧紧凑的高性能、低功耗系统是制造商当前面临的最严峻挑战。TI始终致力于帮助制造商应对这些挑战并不断改进通信系统设计以推动3G系统在中国市场的快速部署,而ADS62C17则充分印证了TI在此方面的努力。”
主要特性与优势
• 采用TI SNRBoost技术实现高达6.5dB的SNR性能增强,从而能实现更高的灵敏度;
• 引脚控制的SNRBoost技术可实现共享接收与DPD反馈功能,能够最大限度地降低组件数与系统成本;
• 200MSPS的采样率时每通道仅为540mW功耗可最小化热区封装(thermal footprint);
• 包括DAC(DAC5682Z、DAC5688)、放大器(THS4509)、RF组件(TRF3703、TRF3761)、数字预失真发射处理器(GC5325)以及数字信号处理器(TMS320C6727B)等在内的完整信号链可显著加速上市进程。
供货情况
ADS62C17目前已开始供货,采用9毫米x9毫米的64引脚QFN封装,能够与速率为125MSPS的ADS62C15 11位ADC引脚兼容。此外还同步推出了有助于复杂系统获得快速评估与原型化的TSW1200数字捕获工具。
如欲了解有关高速数据转换器的更多详情,敬请访问以下网址:
• 订购ADS62C17评估板与样片:www.ti.com.cn/ads62c17-pr
• TI数据转换系列与选择指南:www.ti.com.cn/dataconverter。
商标
所有注册商标与其它商标均归其各自所有者所有。
关于德州仪器公司
德州仪器(TI)始终致力于帮助客户从容应对任何设计挑战,从而开发出创新的电子解决方案,让未来世界更智能、更健康、更安全、更环保以及更精彩。作为全球性的半导体公司,TI在全球超过30个国家设有制造、设计或销售机构。
TI在纽约证交所上市交易,交易代码为TXN。
如欲了解有关TI的进一步信息,敬请查询http://www.ti.com.cn。
TI半导体产品信息中心免费热线电话:800-820-8682。■
