凌力尔特发布纤巧16位集成2ppm/ºC基准ADC

用于空间受限传感器应用

    日前，凌力尔特公司 (Linear Technology Corporation) 推出一对 16 位增量累加 ADC LTC2460 和 LTC2462，这两款器件都在纤巧 3mm x 3mm DFN 封装中集成了一个精确基准。该集成的基准 (典型值为 2ppm/ºC，最大值为 10ppm/oC) 允许精确测量，并减少了对外部基准的需求，这对空间受限应用而言是一个关键好处。两款 ADC 都保证 16 位无漏码分辨率。就远端传感器电池供电型应用和监视温度或压力的工业传感器而言，这使 LTC2460 和 LTC2462 成为完整的解决方案。

    这两款 ADC 靠单一 2.7V 至 5.5V 的电源工作，用来通过一个 SPI 串行接口测量单端 (LTC2460) 或差分 (LTC2462) 传感器。用其内部 1.24V 基准，LTC2460 可以测量一个从 0V 至 1.25V 的单端输入，同时 LTC2462 能够测量高达 ±1.25V 的差分输入。

    通用的 LTC2460/LTC2462 实现了 1LSB (典型值) 积分非线性误差的卓越 16 位 DC 性能、2.2uVRMS 的转换噪声和 0.25% 的增益误差 (最大值)。这两款 ADC 均具有一个内部振荡器，这是另一个节省空间的特点。两款器件均提供每秒 60 次转换，从而非常容易用来测量温度、压力、电压或其它低频传感器信号。

    在内部基准运行时，LTC2460/LTC2462 在 60Hz 最大采样率时吸取 2.5mA (最大值) 电源电流。每次转换后，这两款 ADC 均进入停机模式，从而将电源电流降至小于 1.5mA (最大值)。在休眠模式时，电源电流还可以进一步降低至不到 2uA (最大值)。LTC2460/LTC2462 还含有一个专有的输入采样网络，该网络可将动态输入电流降至低于 50nA，从而使运用多种外部输入滤波器和保护电路成为可能。

    LTC2460 和 LTC2462 所属的产品系列还包括以前推出的 LTC2450 (单端输入，VCC 用作基准) 和 LTC2452 (差分输入，需要外部基准)。LTC2450/LTC2452 ADC 应该用于需要测量高于 1.25V 输入信号的应用。
LTC2460 和 LTC2462 均提供 12 引脚超纤巧 3mm x 3mm DFN 和 MSOP 封装。两种器件的商用和工业温度级版本都已开始供货。以 1,000 片为单位批量购买，每片价格为 1.65 美元。如需更多信息，请登录 www.linear.com.cn。

超纤巧 ADC 系列

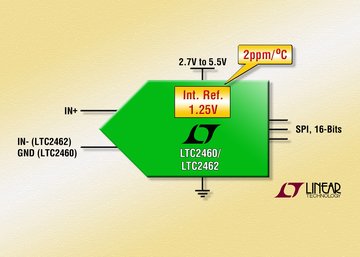

图片说明： 采用 12 引脚 3mm x 3mm DFN 和 MSOP 封装、具2ppm/ºC 内部基准的 16 位 ADC

性能概要：LTC2460/LTC2462

  • 16 位分辨率，无漏码
    • 内部基准 (最大值为 10ppm/ºC)
    • 单端 (LTC2460) 或差分 (LTC2462) 输入
    • 2LSB 偏移误差
    • 0.01% 增益误差
    • 每秒 60 次转换
    • 对于多工应用，单次转换就可稳定
    • 具自动停机的单周期工作：
       - 1.5mA (典型值) 电源电流
       - 2uA (最大值) 休眠电流
    • 内部振荡器 ―― 无需外部组件
    • SPI 接口
    • 纤巧 12 引线 3mm x 3mm DFN 和 MSOP 封装
