凌力尔特发布具双半桥开关的超低功率升压型转换器

2009/5/21 10:37:41   电源在线网
分享到:

    日前,凌力尔特公司 (Linear Technology Corporation) 推出低噪声微功率升压型转换器 LT8415,该器件具有集成的双半桥开关。LT8415 采用独特的设计方法,仅需要 10.5uA 静态电流,该电流在停机时进一步降至 0uA。集成高值的输出反馈分压器电阻 (12.4M/0.4M) 使 LT8415 能够以低于 70uA 的总输入电流调节一个 16V 输出。其非常小的 25mA 开关电流限制使该器件能够从高阻抗源 (例如:币形电池) 以非常高的效率工作,而无需任何浪涌电流限制。

    LT8415 在每个半桥中集成的 N 沟道和 P 沟道 MOSFET 由单个输入引脚同步控制,而且从不在相同的时间接通,从而最大限度地提高了应用的系统可靠性 (例如:MEM 继电器)。内部 MOSFET 按大小排列,以驱动从几 pF 到几 nF 的容性负载,而不会出现问题。LT8415 在单个芯片上集成主开关、半桥开关、肖特基二极管和输出断接功能,采用 2mm x 3mm DFN 封装。LT8415 的 2.5V 至 16V 宽输入电压范围使它能够靠单节锂离子电池以高达 12V 的固定输入轨工作,从而提供高达 40V 的输出。通过用外部电压源驱动 FBP 引脚,可以动态调节输出电压。LT8415 可从单节锂离子电池在 34V 输出提供超过 700uA 的平均输出电流,从而使其非常适用于 MEM 继电器或偏置电源等应用。两款器件都采用独特的控制技术,而该方法在宽负载电流范围内提供高达 88% 的效率和低输出纹波 (<10mVPK-PK)。其它特点包括集成的软启动和过压保护。LT8415 的 2mm×3mm DFN 封装结合纤巧、低成本的陶瓷电容器和电感器,提供了一个占板面积非常紧凑的解决方案。

    LT8415EDDB 采用 12 引线 2mm×3mm DFN 封装,有现货供应。以 1,000 片为单位批量购买,每片价格为 2.40 美元。而工业温度级版本 LT8415IDDB 也采用 12 引线 2mm×3mm DFN 封装,并有现货供应。千片批购价为每片 2.76 美元。如需更多信息,请登录 www.linear.com.cn

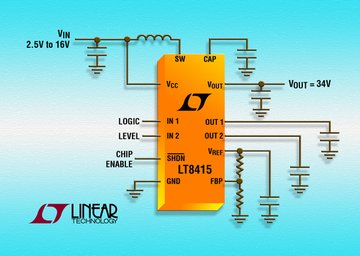

图片说明:具双半桥开关的微功率低噪声升压型转换器

    性能概要:LT8415

  • 内置高压开关 (双半桥)
    • 超低静态电流:工作模式时为 10.5uA,停机模式时为 0uA
    • 置入 SHDN 引脚的比较器
    • 低噪声控制方法
    • 可调 FB 基准电压
    • 宽输入范围:2.5V 至 16V
    • 宽输出范围:高达 40V
    • 集成的电源 NPN 开关 (25mA 电流限制)
    • 集成的肖特基二极管
    • 集成的输出断接功能
    • 集成高值的反馈电阻 (12.4M/0.4M)
    • 内置软启动 (可选从 VREF 到 GND 的电容器)
    • 过压保护用于 CAP、VOUT、OUT1 和 OUT2 引脚
    • 12 引脚 2mm×3mm DFN 封装
