凌力尔特推出低频直接转换正交调制器

2009/5/4 15:15:25   电源在线网
分享到:

5MHz至1.6GHz高线性度直接转换正交调制器
扩展无线发送器的动态范围性能

    日前,凌力尔特公司(Linear Technology Corporation)推出新的低频直接转换正交调制器LTC5598,该器件提供卓越的线性度性能和低噪声,可提高基站发送器的动态范围性能。LTC5598提供同类最佳的+27.7dBm OIP3(输出3阶截取)和+74dBm OIP2(输出2阶截取)性能。此外,该器件在+5dBm输出值时具有卓越的-160dBm/Hz低噪声层。此外,LTC5598提供-50.4dBc的镜频抑制和-55dBm的载波泄漏。与最接近的同类器件相比,它消耗的功率低20%。强大的功能和卓越的性能相结合,为无线基础设施设备实现了紧凑、高性能的发送器设计。

    LTC5598具有卓越的动态范围性能(从低频至高于1GHz),从而使它非常适用于点对点宽带微波链路、450MHz和700MHz LTE基站发送器、800MHz GSM/900MHz EDGE基站发送器、880MHz CDMA2000基站、视频和电缆宽带调制器、多波段军事无线电设备、900MHz多协议RFID阅读器和卫星发送器。它还具有一种独特的能力,可在低至5MHz时工作,从而实现了很多频率非常低的应用,如13.56MHz RFID和非接触型阅读器、遥测、军用通信和医疗仪器。

    LTC5598集成两个匹配和高线性度的双平衡混频器、以及一个具有缓冲LO的宽带精确正交移相器。移相器在I和Q混频器的LO输入保持了准确的90°相位关系,以在宽频率范围内提供卓越的镜频抑制。超过400MHz的I和Q输入带宽几乎支持所有宽带数字传送需求。就易用性而言,两个混频器输出相加成一个单端、50Ω终接的RF输出。

    LTC5598用单5V电源工作。它的静态电流为168mA,与其它同类调制器产品相比,LTC5598所消耗的功率低20%。LTC5598分别以75ns和10ns的接通和断开时间提供断电功能,从而支持TDD(时分双工)型发送器。当通过在其ENABLE输入引脚上施加一个逻辑低电平来停用芯片时,该器件通常吸收43uA的停机电流。LTC5598采用24引线、4mmx4mm QFN表面贴装封装。以1,000片为单位批量购买,每片价格为5.19美元。LTC5598有现货供应。如需更多信息,请登录www.linear.com.cn

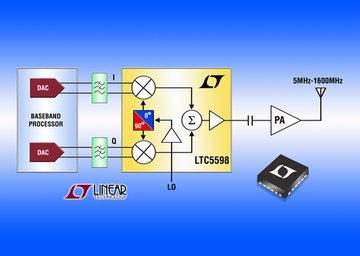

图片说明:高线性度直接转换I/O调制器

性能概要:LTC5598
    • 工作频率范围:5MHz至1.6GHz
    • 超高输出IP3:在140MHz时为+27.7dBm
    • 非常低的输出噪声层:在POUT=+5dBm时为-160dBm/Hz
    • 镜频抑制:-50.4dBc
    • 载波(LO)泄漏:-55dBm

凌力尔特公司简介

凌力尔特公司(Linear Technology Corporation)创建于1981年,是一家高性能线性集成电路制造商。凌力尔特于1986年成为一家上市公司,并于2000年成为由主要上市公司组成的S&P 500指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路、uModuleTM产品以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、军事和航天系统等领域。如需了解更多信息,请登录www.linear.com.cn
