凌力尔特发布4通道16位电流输出数模转换器

具软件可编程
单极性和双极性输出，实现 ±1LSB INL 和 DNL

    日前，凌力尔特公司 (Linear Technology Corporation) 推出 4 通道 16 位电流输出数模转换器 (DAC) LTC2754-16，该器件实现了 ±1LSB 积分非线性 (INL) 和差分非线性 (DNL)。所有 4 个 DAC 都可以软件编程或引脚搭接，以通过一个简单的 4 线串行接口实现 6 个单极性或双极性输出范围之一。软件可编程性能无需昂贵的精密电阻器、增益级和手动跨接线。LTC2754-16 的精确 DC 规格和灵活的 SoftSpan 输出可配置性能使其非常适用于多通道数据采集模块和自动测试设备。还提供一个引脚和软件兼容的 12 位可选版本，从而在最终产品中可非常容易地在不同的分辨率之间转换。

    LTC2754-16 能够提供 6 个单独、高达 ±10V 的软件可编程单极性和双极性输出范围。6 个 SoftSpan 输出电压范围包括两个单极性范围 (0V 至 5V、0V 至 10V) 和 4 个双极性范围 (±10V、±5V、±2.5V、-2.5V 至 +7.5V)。每个 DAC 还含有电压控制的偏移和增益调节引脚，从而使精调每个 DAC 的输出成为可能。LTC2754-16 提供 6 个输出中的其中一个 SoftSpan 范围，同时靠单一 2.7V 至 5.5V 电源工作，且仅消耗 1uA 最大电源电流。

    LTC2754-16 还提供非常好的 AC 规格，包括仅为 2us 的满标度稳定时间以及 3V电源时 0.26nV•s 或 5V 电源时 1.25nV•s 的低干扰脉冲。

    对于诸如波形发生等应用而言，LTC2754-16 的 2MHz 乘法带宽和上佳的 AC 规格是至关重要的。快速稳定和低干扰减少了谐波失真，从而使产生更高频率、更低噪声的输出波形成为可能。LTC2754-16 的串行接口以高达 40MHz 的时钟速率工作，允许任何内部寄存器的回读以及 DAC 输出范围设置。

    LTC2754-12 是引脚兼容的 12 位器件，有 16 位和 12 位版本，采用 7mm x 8mm QFN-52 封装。串行 LTC2754 加入一个通过并行 I/O 通信的 4 通道、双通道和单通道 DAC (LTC2755/LTC2753/LTC2751) 系列。整个系列提供商用和工业温度范围版本。以 1,000 片为单位批量购买，每片 LTC2754-12 的价格为 9.15 美元，而每片 LTC2754-16 的价格为 17.85 美元。如需更多信息，请登录 www.linear.com.cn。

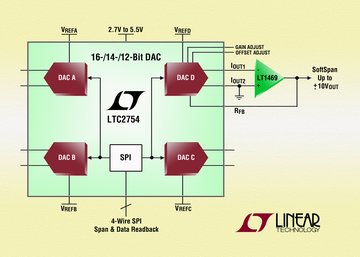

图片说明：具 ±1LSB INL 的 4 通道 16 位 SPI SoftSpan DAC

    性能概要：LTC2754-16/LTC2754-12

    • 在整个温度范围内具 ±1LSB INL、±1LSB DNL
    • 6 个可编程输出范围：
     - 单极性 0V 至 +5V、0V 至 +10V
     - 双极性 ±5V、±10V、±2.5V、-2.5V 至 +7.5V
    • 1uA (最大值) 的低电源电流
    • 0.26nV•s/1.25nV•s 的低干扰脉冲 (3V/5V 电源)
    • 2us 快速稳定时间
    • 4 线 SPI 兼容串行接口
    • 2.7V 至 5.5V 单一电源工作
    • 数据和范围回读
    • 单独的偏移和增益硬件调节引脚
    • 52 引脚 7mm x 8mm QFN 封装
