飞兆半导体高速低侧栅级驱动器助力实现密度、效率更高的电源

    飞兆半导体公司 (Fairchild Semiconductor) 现已扩展其高速、低边栅极驱动器系列，增添单 1A 和 9A 驱动器产品。所有驱动器产品都能够实现密度更高、效率更高和更可靠的电源。FAN31xx和FAN32xx系列是继早前推出单2A、双2A 和双4A 驱动器产品后的单 1A 和9A 型款，可为开关电源设计 (switch-mode power-supply, SMPS)、同步整流器、脉冲变压器驱动器和电机控制电路提供业界最佳的性能、尺寸和设计灵活性组合。

FAN3111系列的优势包括：
1，稳固的高可靠性运作，最大额定电压为20V，反向电流至少为500mA，HBM ESD额定值为4kV以上，工作温度范围为 -40°至125°C。
2，所有器件都可选择 TTL或 CMOS输入阈值，以获得最佳的电路兼容性。
3，大部分器件的每个通道都具有两个输入 (双输入或输入与使能) ，以简化设计。
4，短暂、精密控制的时间延迟用于1MHz以上的开关，并优化驱动定时以实现最高效率。
5，MillerDrive™　混合栅极驱动架构提供高效的电流传输，这是 MOSFET 开关周期中Miller效应平台电压区域中非常需要的。

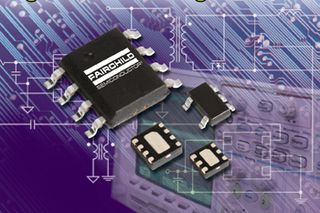

6，封装选择包括业界最小封装 (2x2和3x3 mm MLP) 及业界标准 SOT-23和 SOIC-8封装。

    采用SOT-23封装的全新FAN3111系列器件具有强大的1A栅极驱动能力，用于高成本效益的栅级驱动应用或用作并行功率设备的分布式驱动器。高性价比的FAN3111可以替代分立图腾柱 (totem-pole) 驱动器， FAN3111C 的CMOS输入配置选项具有双输入，实现同相 (non-inverting)或具有使能功能的反相配置。FAN3111E包括单一同相输入，其阈值参考外部电压而设定，可与电源电压低于驱动器的控制器共享。

    全新的 FAN3121/22 9A驱动器系列提供了用于峰值栅级驱动电流超过10A的大负载驱动解决方案，其引脚输出与大多数工业标准6A、9A和12A驱动器兼容。此外，驱动器的引脚还备有使能功能，这以往在工业标准引脚输出中都处于不使用状态。在处于开路状态的使能引脚上，可在内部上拉实现高逻辑电平，而且，如果无需使能功能或在现有设计中加入普适性 (drop-in) 功能，使能引脚可以处于开路状态。

    这些低侧驱动器提供了输入阈值和封装选择，以及坚固的工业等级额定值和短暂、控制良好的时间延迟，无需进行折衷权衡，并为设计人员提供了最佳选项以便最好地适应每款设计。飞兆半导体增添 1A 和 9A 栅极驱动器系列，丰富了飞兆半导实现高效率、低待机功耗 AC-DC 开关电源和高性能隔离 DC-DC 功率转换器的功率解决方案系列。

    FAN31xx和FAN32xx系列采用无铅 (Pb-free) 端子，而潮湿敏感度符合IPC/JEDEC J-STD-020标准对无铅回流焊的要求。■
