凌力尔特推出双路输出高效率同步DC/DC控制器LTC3857/-1

在电池供电系统中仅消耗 50uA 电流

2009/8/13 11:18:59   电源在线网
分享到:

    凌力尔特公司 (Linear Technology Corporation) 推出超低静态电流、两相双路输出同步降压型 DC/DC 控制器 LTC3857/-1,该器件在单路输出工作时仅消耗 50uA 电流,而当两路输出都启动时则消耗 80uA 电流。两个输出都停机时,LTC3857/-1 仅消耗 8uA 电流。这个器件非常适用于汽车应用,在这类应用中,一或两个电源在备用模式仍然保持工作。LTC3857/-1 的 4V 至 38V 输入电源范围足够宽,可使该器件免受汽车高压瞬态影响、在冷车发动时继续工作并覆盖宽的电池化学组成范围。在输出电流高达 20A 时,每路输出都可以在 0.8V 至 24V 的范围内设置,同时效率高达 95%。LTC3857/-1 非常适用于为 GPS 系统、音频系统、CD/DVD 播放器和磁盘驱动器供电。

    LTC3857/-1 具有强大的 1.1Ω 片上 MOSFET 栅极驱动器。它以 50kHz 至 900kHz 的可选固定频率工作,可用其锁相环 (PLL) 同步至 75kHz 至 850kHz 的外部时钟。在轻负载时,用户可以选择连续工作、脉冲跳跃和低纹波突发模式 (Burst Mode®) 工作,这可以安全地为预偏置负载供电。LTC3857/-1 的两相工作降低了输入电容需求。其电流模式架构提供非常容易的环路补偿、快速瞬态响应和卓越的电压调节。两路输出都有可调软启动以控制接通时间,而且在 -40°C 至 85°C 的工作温度范围内,具有严格的 ±1% 基准电压准确度。输出电流检测通过测量输出电感器 (DCR) 两端的电压降完成,或用一个可选检测电阻器完成。电流折返在过载情况下限制 MOSFET 的热耗散。该器件提供了两个版本:LTC3857 是全功能器件,具有的功能包括一个时钟输出、相位调制、两个独立的电源良好信号和可调电流限制。而 LTC3857-1 有一个电源良好信号以监视两路输出,还有一个 50mV 固定电流检测门限电压。

    LTC3857 采用 32 引线 5mm x 5mm QFN 封装,LTC3857-1 采用 28 引脚 SSOP 封装。以 1,000 片为单位批量购买,每片价格为 4.47 美元。如需更多信息,请登录 www.linear.com.cn

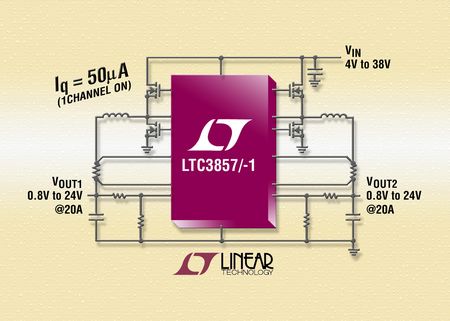

照片说明:低静态电流双路输出 DC/DC 控制器

性能概要:LTC3857/-1
 低静态电流,一路输出工作时为 50uA,两路输出都工作时为 80uA
 停机时仅消耗 8uA 电流
 4V 至 38V 的宽输入电压范围
 0.8V 至 24V 的宽输出电压范围
 同步整流以实现高达 95% 的效率
 DCR 或 RSENSE 电流检测选项
 可选突发模式工作、脉冲跳跃或连续工作
 安全地为预偏置负载供电
 可选 50kHz 至 900kHz 的固定工作频率
 可用锁相环同步至 75kHz ~ 850kHz 的工作频率
 电流模式控制以实现快速瞬态响应和非常容易的环路补偿
 可调软启动
 在 -40°C 至 85°C 的温度范围内具 ±1% 电压基准准确度
 输出过压和过流折返保护
