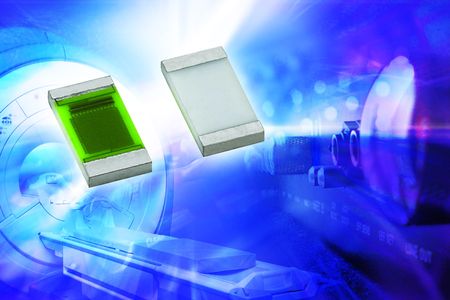

Vishay推出高性能PNM系列精密无磁薄膜电阻

2009/8/14 9:52:09   电源在线网
分享到:

器件具备12种外形尺寸,提供±25ppm/℃的TCR和±0.1%的容差



    日前,Vishay Intertechnology, Inc.(NYSE 股市代号:VSH)宣布,推出新款PNM系列精密无磁薄膜电阻。在-55℃~+125℃的宽温范围内,这些器件具有低至±25ppm/℃的标准TCR,经过激光微调后的容差只有±0.1%。

    此次发布的新电阻采用性能稳定的薄膜,在+70℃下经过1万小时后,性能特性依然保持在500ppm,并且针对高精度的医疗成像和测量、遥感和高端音频设备进行了优化。

    电阻采用高纯度的氧化铝衬底,精心选用无磁材料进行工程化处理,以消除杂散磁场对电路性能的影响,从而简化了屏蔽要求,并提高了这些应用的可靠质量。

    PNM系列电阻采用0402~2512共12种外形尺寸,阻值范围介于10Ω~3MΩ,并提供非标准数值的产品。电阻具有小于-30dB的低噪声,低压系数为0.1ppm/V,额定功率为50mW~1W,额定电压为75V~200V。

    PNM器件可耐受+85℃、85%相对湿度和10%额定功率条件下的潮湿环境。电阻提供无铅或含铅端子,符合RoHS指令和UL 94 V-0的耐火规范。这些器件经过了MIL-PRF-55342规定的各项视觉检测。

器件规格表:

外形尺寸

额定功率

最大工作电压

阻值范围

0402

50 mW

75 V

20 Ω  35 kΩ

0502

100 mW

75 V

20 Ω  65 kΩ

0505

150 mW

75 V

20 Ω  130 kΩ

0603

150 mW

75 V

10 Ω  80 kΩ

0805, 0705

200 mW

100 V

10 Ω  301 kΩ

1005

250 mW

100 V

10 Ω  301 kΩ

1010

500 mW

150 V

50 Ω  600 kΩ

1206

400 mW

200 V

10 Ω  1 MΩ

1505

400 mW

150 V

10 Ω  1 MΩ

2208

750 mW

150 V

10 Ω  1.75 MΩ

2010

800 mW

200 V

10 Ω ~ 2 MΩ

2512

1000 mW

200 V

10 Ω  3 MΩ

    PNM系列电阻现可提供样品,并已实现量产,标准订货的供货周期为八周。

VISHAY简介
    Vishay Intertechnology, Inc. 是在纽约证券交易所上市(VSH)的“财富 1,000 强企业”,是全球分立半导体(二极管、整流器、MOSFET、光电器件及某些精选 IC)和无源电子元件(电阻器、电容器、电感器、传感器及转换器)的最大制造商之一,这些元件可用于工业、计算、汽车、消费、电信、军事、航空航天及医疗市场的各种类型的电子设备。凭借产品创新、成功的收购战略,以及“一站式”服务使 Vishay 成为了全球业界领先者。有关 Vishay 的详细信息,敬请浏览网站 www.vishay.com
