凌力尔特推出16 通道 LED 驱动器 LT3754

    凌力尔特公司 (Linear Technology Corporation) 推出16 通道 LED 驱动器 LT3754，该器件采用一个能够驱动高达 45V 的 50mA LED (每个通道) 的升压型 DC/DC 控制器。其内部 60V、1MHz DC/DC 升压模式控制器专为充当一个用于驱动多达 160 个白光 LED 的恒定电流 LED 驱动器而设计。LT3754 从 12V 输入可以驱动 16 个通道，每通道具有多达 10 个串联的 50mA 白光 LED，同时提供超过 92% 的效率。其多通道能力使该器件非常适用于中到大型尺寸的 TFT-LCD 背光照明应用。其 6V 至 40V 的输入电压范围使该器件非常适用于汽车、航空电子、高清电视 (HDTV) 和工业显示器应用。

    LT3754 提供 ±2.8% (典型值为 ±0.7%) 的 LED 电流匹配，以确保一致的显示器亮度。高达 3,000:1 的调光比可以通过使用真正彩色 PWM (True Color PWM™) 调光获得。可编程 100kHz 至 1MHz 固定频率工作和电流模式架构在宽电源和输出电压范围内提供稳定工作，同时最大限度地减小了外部组件的尺寸。此外，开关频率可同步至外部时钟。其耐热增强型 5mm x 5mm QFN-32 封装为 LED 背光照明应用提供一个占板面积非常紧凑的解决方案。

    LT3754 采用外部 N 沟道 MOSFET 开关以提供一个升压模式恒定电流源。不过，甚至在 VIN 超过 VOUT 时，LT3754 仍将继续准确调节 LED 电流。内部升压型控制器使用一个自适应反馈环路来调节输出电压，使其略高于所需要的 LED 电压，以确保最高效率。如果任何一个 LED 串出现开路，它将继续调节已存在的 LED 串，并向 OPENLED 告警引脚发出信号。如果需要更大电流的 LED，那么可以合并多个 LED 串，从而使 LT3754 能驱动多达 8 个 LED 串，而每串由 10 个 100mA LED 组成，或者驱动 4 个通道，而每通道由 10 个 200mA LED 组成。其他特点包括可编程欠压保护、基于结温和/或 LED 温度的LED 电流降额、以及所有 LED 串均被断接时的输出电压限制功能。

    LT3754EUH 采用 32 引线 5mm x 5mm QFN 封装，以 1,000 片为单位批量购买，每片价格为 4.25 美元。工业级版本 LT3754IUH 经过测试，保证在 -40°C 至 125°C 的工作结温范围内工作，千片批购价为每片 5.00 美元。所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn。

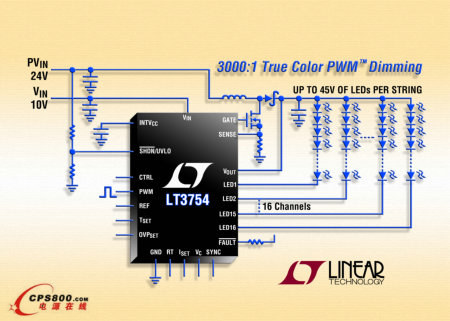

照片说明：45V、16 通道升压模式 LED 驱动器

性能概要：LT3754
●   高达 45V 的 50mA LED、16 通道 LED 驱动器
●   宽输入范围：6V 至 40V
●   在 20mA 时具 ±2.8% 的 LED 电流匹配 (典型值为 ±0.7%)
●   高达 3,000:1 的 True Color PWM 调光范围
●   单个电阻器设置 LED 电流 (10mA 至 50mA)
●   即使在 PVIN > VOUT 的条件下也提供了 LED 电流调节作用
●   输出适应 LED VF 以实现最佳效率
●   开路 LED 串的故障标记和保护
●   保护 LED 引脚免受 VOUT 短路损坏
●   并联通道以实现更大的 LED 电流
●   可编程 LED 电流降额与温度的关系
●   可编程频率 (100kHz 至 1MHz)
●   可同步至外部时钟
●   耐热增强型 32 引脚 (5mm x 5mm) QFN 封装
