士兰光电推出高性能DVD-PDIC电路SM626

    杭州士兰微电子的下属子公司士兰光电技术有限公司继成功推出CD播放机用的PDIC后，近期发布了一款用于DVD光学读取头(OPU)的高性能PDIC芯片SM626。

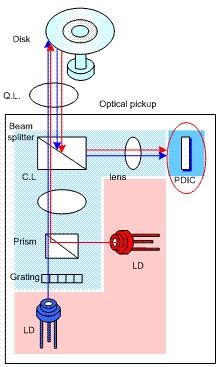

图1：OPU工作原理图               图2：SM626原理框图

图3：SM626光敏二极管排列图           图4：产品实物图

    光学读取头(OPU)则是光存储设备的关键零部件，而PDIC电路则是光学读取头中的主要部件之一。由于PDIC的核心技术——芯片设计、制造、封装和测试都存在一定程度的技术难度，因此国内尚无企业进行批量生产。士兰光电开发的此款DVD机用光学读取头的PDIC填补了国内空白。

    SM626专为DVD播放机产品设计，可应用于波长650nm的DVD播放器以及波长780nm的CD/VCD播放器。该芯片包含针对CD/VCD以及DVD的10个高光电转换效率的PIN结构光敏二极管，每个光敏二极管均配备I-V放大器，以将光敏二极管产生的电流信号转换为电压信号输出。每个放大器均针对高响应速度、低噪声以及低的输出失调电压进行了优化设计，并保证通道之间具有良好的隔离度、一致性和均衡性。

    SM626采用了士兰微电子芯片生产线专为DVD-PDIC开发的0.8微米高性能全互补双极工艺，集成纵向NPN和PNP管（典型fT=5GHz），确保高响应速度放大器的实现。并且该工艺特别为内置的光敏二极管，在纵向结构和表面结构上进行了工艺优化，使得PIN结构光敏二极管具有高的光转换效率以及快速的响应能力。

    PDIC封装不同于一般的IC封装，要求全透明、高透光率，不得在封装料中添加任何填充剂，由此而可能产生因封装料与引线框架、芯片的膨胀系数不一致而导致的可靠性等问题。士兰光电自主开发的透明制模封装技术，已在CD-PDIC的生产过程中得以完善，将可顺利应用于DVD-PDIC的生产。■
