凌力尔特公司全新推出16位SAR ADC LTC2393-16

    近日，凌力尔特公司 (Linear Technology Corporation) 全新推出 16 位 SAR ADC LTC2393-16，该器件以高达 1Msps 的采样率实现卓越的 94dB SNR，而且无周期延迟。LTC2393-16 用单 5V 电源工作，支持 ±4.096V 的宽输入范围，适用于更多需要最大信号摆幅以在要求苛刻的工业环境中克服背景噪声的通用设计。

    LTC2393-16 具有卓越的 AC 性能，从而实现了 94dB SNR 和 105dB THD。DC 性能也同样令人印象深刻，具有 ±2LSB INL (最大值) 和 16 位无漏码分辨率。LTC2393-16 还具有温度补偿的内部基准，该基准在汽车和工业温度范围内具 0.1% 的生产测试初始准确度和 20ppm/°C (最大值) 的温度系数。LTC2393-16 在 1Msps 时消耗 140mW 功率，在不转换时具有将功耗降至 175uW 的停机模式。即使在冗长的空闲周期之后，真正无延迟工作在单次也能实现准确测量，而且没有最低采样率要求。在 1.8V 至 5V 的 I/O 电压范围内，LTC2393-16 通过串行和并行接口支持 1Msps 采样率。

    LTC2393-16 连同引脚和软件兼容的 ADC LTC2392-16 (500ksps) 和 LTC2391-16 (250ksps) 已开始供货，这些器件采用 48 引脚 7mm x 7mm LQFP 和 QFN 封装，在商业、工业和汽车温度范围内经过测试，具有保证的性能规格。为了实现不打折扣的 AC 性能，我们推荐使用具有轨至轨输入和差分输出以及快速稳定的 LT6350 ADC 驱动器。集成 LT6350 来驱动 LTC2393 ADC 的演示板可通过当地销售办事处获得。所有器件都已开始批量生产，以 1,000 片为单位批量购买，每片 LTC2393-16 的价格为 20.65 美元，每片 LTC2391-16 的价格为 7.86 美元。

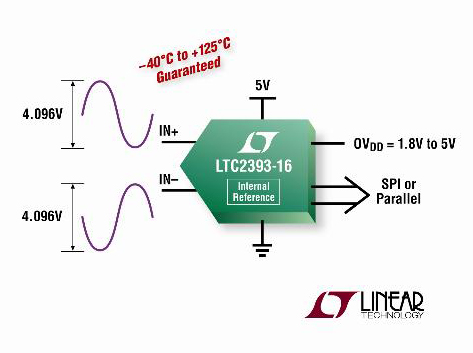

    照片说明： 具 94dB SNR 的 16 位、1Msps 无延迟 SAR ADC

    性能概要：LTC2393-16
    1Msps 采样率
    ±2 LSB INL (最大值)
    有保证的 16 位无漏码
    94dB SNR (fIN = 20kHz)
    单 5V 电源
    差分输入范围：±4.096V
    内部基准 (10ppm/°C)
    无数据延迟，单次工作即可
    并行和串行接口
    内部转换时钟
    48 引脚 7mm x 7mm LQFP 和 QFN 封装■
