101/102 PHR-ST螺旋式接线柱功率铝电容器新增三种尺寸

2010/1/25 8:31:39   电源在线网
分享到:

    日前,Vishay Intertechnology, Inc.(NYSE 股市代号:VSH)宣布,其101/102 PHR-ST螺旋式接线柱功率铝电容器新增了90mm x 146mm、76mm x 220mm及90mm x 220mm三种更大的外形尺寸,接线柱的长度为13mm。

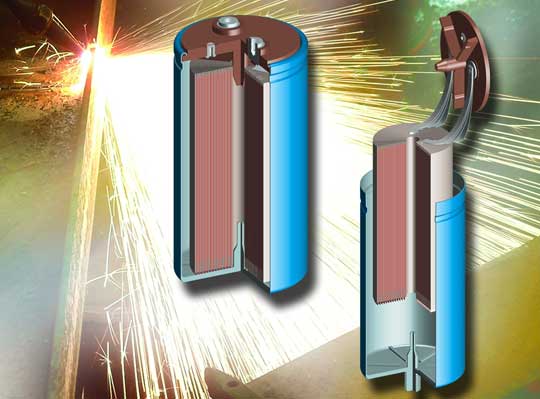

    101/102 PHR-ST 器件现在共有从35mmx 60mm至90mm x 220mm的11种外形尺寸,圆柱形的铝外壳与圆盘里的蓝色套筒和减压装置保持绝缘。新的外形尺寸使器件实现了从1F、25V至10,000F、450V的更多容值/电压组合。

    101/102 PHR-ST 电容器在+85℃下的额定纹波电流为49.1A,在+85℃下的使用寿命长达10,000小时至15,000小时。器件采用标准高位M5圆盘上的8mm接线柱,或是新型大电流M6圆盘上的13mm接线柱。电容器符合RoHS指令2002/95/EC。

    101/102 PHR-ST器件是采用非固态电解液的极化铝电解电容器,非常适合高功率开关转换器中的直流母线电容器和脉冲电源应用中的能量储存。终端产品包括铁路和地铁的铁路牵引机,单相和三相电机控制,太阳能电池的逆变器,UPS设备,以及医疗和工业设备。

器件规格表

编号

101

102

外形尺寸 (直径 x 长,单位:mm)

35 x 60  90 x 220

容值范围

220 µF 1 F

容差

± 20 %

纹波电流

5.2 A 49.1 A

2.1 A  43.2 A

额定电压范围

25 V  100 V

200 V ~ 450 V

温度范围

- 40   + 85

+85下的使用寿命

10,000 小时 (D ≤ 50 mm); 15,000 小时 (D ≥ 65 mm)

10,000 小时

0 V, +85条件下的车间寿命

500 小时

分规范

IEC 60384-4/EN130300

气候类别 IEC 60068

40/085/56

   免责声明:本文仅代表作者个人观点,与电源在线网无关。其原创性以及文中陈述文字和内容未经本站证实,对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺,请读者仅作参考,并请自行核实相关内容。
  来源:Vishay
