Diodes全新推出偏压、控制及电源管理IC

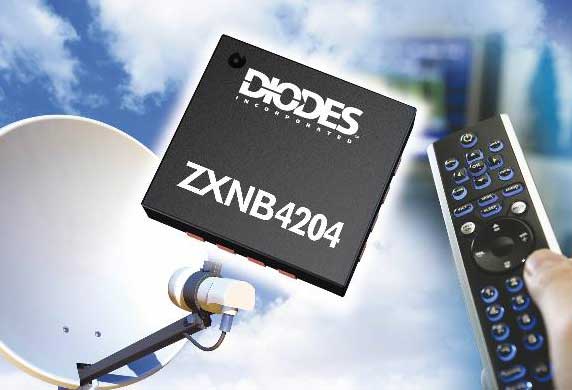

    Diodes公司针对单波段卫星低噪声模块 (LNB) 推出一款高集成偏压、控制及电源管理IC ZXNB4204。该器件可减少分立元件数量和PCB尺寸，同时提高性能和可靠性，妥善地处理场效应管 (FET) 及混频器偏置、通道检测和控制，为增加的LNB功能提供了一个稳定的电源。

    该LNB控制器采用3mm x 3mm 16引脚QFN封装，只需要3个外部元件便可以支持；例如采用有源混频器 (Active Mixer)，所需的外部元件可减至2个。

    该芯片可为多达4 个砷化镓 (GaAs) 或高电子流动电晶体场效应管 (HEMT FET) 提供偏置，能够稳定控制3个低噪声放大器 (LNA) 级及有源混频器 (Active Mixer)。ZXNB4204在所有工作条件下均可增强LNB性能，降低产品的调整要求，还可以在导通尖峰和其他故障条件下保护敏感的低噪声放大器级。

    该芯片采用一个准确的板上电压检测器来检测和切换水平及垂直线性或左右圆形极化信号，以满足全球所有单波段LNB规范要求。ZXNB4204可拒绝任何由瞬态及其他效应产生的不需要的信号，完全消除了切换出错，增加了机顶盒 (STB) 的可靠性。

    ZXNB4204还包括一个稳压器，可以为内部电路和包括中频增益级 (If Gain Stage) 和本机振荡器 (Local Oscillator) 在内的附加LNB元件供电。集成的电源管理功能可使LNB控制器有效防止过载、过温和安装错误。■
