凌力尔特公司推出全差分放大器 LTC6409

2010/10/29 14:23:13   电源在线网
分享到:

    日前,凌力尔特公司 (Linear Technology Corporation) 推出全差分放大器 LTC6409,该器件能以仅为 1.1nV/√Hz 的噪声和 -88dBc HD2/HD3 的失真驱动 DC 至 100MHz 的信号。LTC6409 采用先进的 SiGe BiCMOS 工艺技术制造,具有 10GHz 增益带宽积、高达 40MHz 的 100dB SFDR 和准确度为 1% 的 1.9ns 稳定时间。它非常适用于驱动最新的高速 ADC (例如: 1.8V 14 位 150Msps LTC2262-14)。当使用 5V 单电源时,LTC6409 具有 0V 至 3.5V 的宽输入共模范围和 0.5V 至 3.5V 的输出共模范围,从而使该器件非常容易将以地为基准的信号连接到差分流水线型 ADC。

    增益和反馈电阻器是外接的,从而允许设计师准确配置每个应用所需的增益。该放大器是单位增益可稳定的,而且高达 95mA 的大输出电流允许该器件驱动电阻值较低的反馈和增益电阻器 (例如 150Ω),从而产生非常低的输出噪声。

    LTC6409 完全规定可用 3V 或 5V 单电源工作。尽管该器件具有宽带宽和低噪声性能,但是电源电流功耗最大值仅为 56mA,而且在关断时,停机模式可将电流降至 500uA。接通时间的典型值为 160ns。

    LTC6409 将用于脉冲信号应用,如雷达信号处理、成像、高速测试和测量、以及通信应用。

    凌力尔特公司设计经理 Kris Lokere 表示:“LTC6409 的灵活性和性能使其成为 DC 耦合时间域传感器应用以及直接转换接收器应用的理想选择。它非常容易转换电压值并将单端信号转换成差分信号,同时保持非常低的噪声和失真。”

    LTC6409 采用 2mm x 3mm QFN 封装,在 C (0°C 至 70°C)、I (-40°C 至 85°C) 和 H (-40°C 至 125°C) 级温度范围内进行了全面规定。千片批购价为每片 4.50 美元。

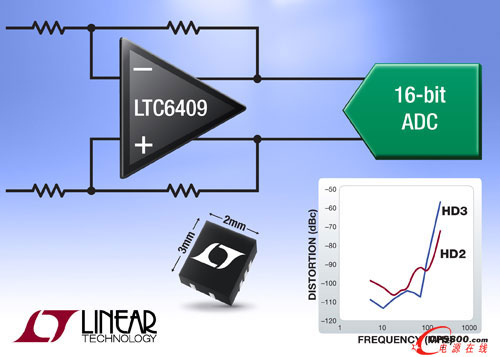

    照片说明: 1.1nV/√Hz、88dB SFDR、从 DC 至 100MHz 的差分放大器

    性能概要:LTC6409

    ·         10GHz 增益带宽积

    ·         88dB SFDR (在 100MHz、2VP-P)

    ·         1.1nV/√Hz 输入噪声密度

    ·         输入范围包括地

    ·         用外部电阻器设置定增益 (最小 1V/V)

    ·         3300V/us 差分转换率

    ·         52mA 电源电流

    ·         2.7V 至 5.25V 电源电压范围

    ·         全差分输入和输出

    ·         0.5V 至 (VS  ̶ 1.5V) 可调输出共模电压

    ·         低功率停机

    ·         小型 10 引线 3mm x 2mm x 0.75mm QFN 封装■
