精艺铸就品质 创新成就未来

    11月16日，全球领先的工程电子元器件、网络解决方案供应商——泰科电子在深圳召开了新品发布会，泰科电子电路保护事业部全球市场战略总监Eric Braddom先生、亚太区产品技术经理Jason Ho先生，Dickie Kon先生共同出席了此次会议。发布会上，泰科电子隆重推出两项突破性的出新技术产品，业界首款可回流焊热保护（RTP）器件和自复式过流保护器件。全新系列产品融合了全球电路保护领先技术，为客户提供了创新和低成本解决方案。

泰科电子电路保护事业部全球市场战略总监Eric Braddom先生

    近年来，随着消费类电子市场的不断发展，以及汽车电子行业的迅速兴起，使得电子器件的需求不断增大。同时，对电子技术的要求也随之扩张。在泰科新品发布会上，两款适用于苛刻环境的电路保护器件赢得了业界的一致认可。

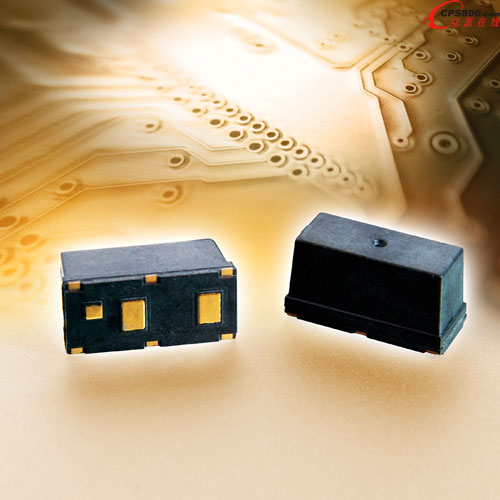

    业界首款可回流焊热保护（RTP）器件

    该RTP器件可使制造商们将表面贴装的热保护器件纳入到他们符合RoHS规范的标准回流焊组装工艺中。制造商们将因由手工装配过渡到具有高性价比的表面贴装器件(SMD)工艺而节省了大量费用。此款可回流焊热保护（Reflowable Thermal Protection，RTP）器件采用业界标准的元件贴裝和无铅回流焊设备，可使该器件能够被快速而简易地安装。该RTP器件的独特性能在于它能够承受住多次峰值温度远超过200°C的回流焊，然而当它在实际应用检测到温度超过200°C时就会形成开路。

    此次推出的RTP产品系列中的首款器件是RTP200R120SA (RTP200)，它有助于满足汽车电子采用的AECQ规范中一些最严格的要求。该RTP200器件可被用来取代汽车设计中经常使用的功率场效应管(FET)、继电器和重型散热器等冗長多餘器件，同时还为IT服务器、通信电源和其他工业应用提供了一个功能强大的解决方案。该RTP器件有助于防止由电容、集成电路（IC）、电阻和其他功率元件破裂和失效而产生的热散失损坏，或者防止由任何腐蚀引起的热效应。

    这款RTP200器件带有一个仅为1.2mOhm（典型）的低串联电阻，以及高电流直流中断额定值，其中16V直流电压下为200A，32V直流电压下为100A。这款热保护器件被用来帮助满足各个汽车电力电子系统中的可靠性要求，包括ABS、冷却风扇和动力转向系统。RTP200器件的200°C开路温度有助于防止误触发动作和提升系统可靠性，因为这个温度值高于大部分正常发挥功能的电子产品的正常运行范围，但低于典型的无铅焊料的熔点。因此，如果周围的元器件正在它们的目标温度范围内运行，RTP200器件将不会断开，但是它会在温度升高到一个元器件将脱焊而产生了意外短路潜在风险之前产生断路。

    为了使其能够在实际应用情况下于200°C时实现断开，RTP器件采用了一种一次性电子激活程序而使其变得热敏感。激活之前，它能够承受住3次无铅焊料回流步骤而不会断开。电子激活时间节点由用户决定，可以在系统启动或系统测试过程中自动实现。

    该器件的热敏感性是大有裨益的，因为在一些情况下，失效的电源组件可能不会产生一个完全的短路过流条件，但是可能会生成一个电阻短路，而这种情况下传统的保险丝却不能断开。这种类型的事件可能实际上会降低负载电流，但是仍可以造成不安全的热失控条件。RTP200器件有助于防止由完全短路和电阻性短路条件所造成的损坏。

    这款RTP200器件能抵抗住冲击、振动、温度循环冲击和潮湿的环境，它也经测试证明满足或超过一些最严格的汽车AECQ环境和寿命测试要求。为了简化安装、提升系统可靠性和优化与印刷电路板(PCB)的热耦合，可以采用标准的SMD工艺来安装该可回流焊的RTP200器件，而无需任何特殊的工具或手动安装。在一个高性价比的设计中，该器件还有助于节省宝贵的电路板空间。

    这款无铅RTP200器件也是无卤素的，符合RoHS标准并且支持保形涂层。基于这一全新的可扩展技术，包括一款0.6mOhm RTP器件在内的后续产品将继续扩展泰科电子电路保护解决方案的产品线。

    自复式过流保护器件

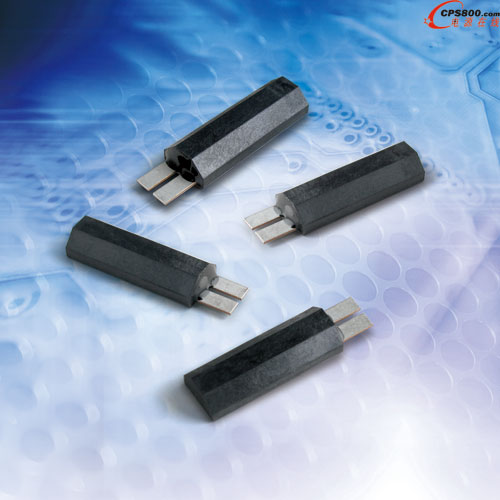

    金属混合聚合物正系数温度电阻(Metal Hybrid PPTC, MHP)技术，它可用于额定值在30VDC/30A以上的各种高速放电电池应用，比如无绳电动工具、电动自行车和备用电源等。MHP技术采用了一种新型混合电路保护方法，它将一个双金属保护器与一个聚合物正温度系数（PPTC）器件并连在一起。这种集成化的解决方案提供了一种可自我恢复的过流保护方法，它利用PPTC器件的低阻抗来防止双金属保护器在更高电流时的电弧放电行为，同时通过加热双金属来保持它的开路和闭锁状态。

    由于锂离子(Li-ion)电池技术的发展，现在更小、更轻和更高功率的锂离子电池能够取代以前在高速放电电池应用中使用的镍镉或铅酸电池。这种趋势导致了高速放电锂离子电池应用市场的快速扩张，这也相应地形成了对能确保终端产品电池安全的、具有高性价比的高强度电路保护器件的需求。

    然而，很少有保护解决方案能够针对高速放电电池应用，而传统的电路保护技术往往体积大、复杂和/或价格昂贵。与之对应，MHP技术提供了一种通常电路保护方法所不能提供的高性价比和节省空间的器件。

    已规划的MHP器件产品系列的首款产品MHP30-36器件的最高额定值为36VDC/100A，其中在100A电流（25°C）时的动作时间不到5秒。该器件的保持电流是30A，初始阻抗低于2mOhms。

    与标准的断路器相比，MHP30-36器件则提供了卓越的消除电弧放电特性，而前者则必须通过限制开关循环的数量来解决，这是由于触点间产生的电弧放电可能对其造成损坏。该MHP30-36器件还能帮助减少实际应用中放电场效应管（FET）和相伴的散热片的数量，而这通常是通过使用IC+FET电池保护设计来实现的。

    “通过采用实用的小尺寸外形，MHP30-36提供了一种坚固耐用的、可自我恢复的电路保护解决方案，为电池组设计师和制造商们提供了一种优化空间、降低成本、增强安全性和帮助满足未来电池安全性要求的方法。”泰科电子全球电池市场经理Ty Bowman说。

    MHP器件技术能针对各种不同的应用进行配置， 并且现在正开发能够支持更高电压（高达400VDC）和保持电流(60A)的器件。未来的设计考虑包括在电动踏板车和轻型电动车（LEV）中使用的锂离子电池组的电池保护，以及各种备用电源应用和非电池应用，如电动马达保护。

    随着电子系统能量密度的不断增加，需要保持连通性的器件也越来越多。泰科电子凭借着先进的电路保护解决方案，高性能的电路保护器件必将赢得世界的信任与尊重。■
