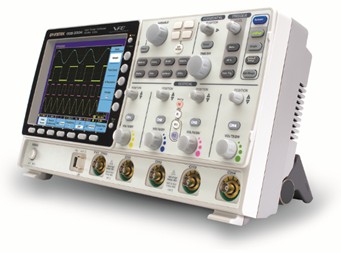

固纬电子发布新款数字示波器GDS-3000系列

    固纬电子近期正式发布全新GDS-3000系列数字示波器，此系列提供功能强大的波形侦测工具，可简化日趋复杂的开关电源电路设计与混合信号设计的侦错。

    产品功能包括5GSa/s高速实时采样率，VPO波形技术(Visual Persistence Oscilloscope)、分割窗口工具、开关电源功率测试、串行数据总线自动译码…多项标准化测试系统，GDS3000系列的频宽可达350MHz。

    5GSa /S 采样速率和VPO技术

    GDS-3000系列采用VPO(Visual Persistence Oscilloscope）信号处理技术以高速波型更新率以及多层次余晖显示来提高波型显示能力的效能。GDS-3000系列的设计采用了高速FPGA并列处理模式，取代了传统的微处理器架构，大大地提高数据处理速度及波形的获取速率，VPO技术使GDS-3000系列能对于测试信号所发生的频率度能以类似模拟示波器的多层次余辉来表示。由于ＶＰＯ技术示波器对于所显示的信号皆包含振幅，时间和信号强度之3维波形数据来显示每个波点，相较于一般传统的数字储存示波器，GDS-3000提供了更多的有用的信息于画面上。高速波形撷取技术，可以对快速的事件如视频，抖动，噪声和矮波信号作更精确的分析。

    独特的分割视窗功能

    独特的分割画面功能能让GDS-3000系列以最多同时测试四个输入信道的信号并且每个信号都能独立的调整运作于显示器上。在分割画面模式下每一个窗口都提供独立的水平扫描时基，垂直灵敏度以及触发选项，并可以分别的显示输入信号于窗口画面上，就相当于四台独立的示波器。（此功能仅四通道机种提供。）

    水平时基和垂直灵敏度自动范围切换设定

    GDS-3000能依据当时所输入的信号自动判断并进行水平扫描时基和/或垂直灵敏度的刻度范围的调整。

    双显示窗口放大功能

    GDS-3000系列窗口放大功能提供在同一时间下能以双显示模式同时显示主要波形和放大波型二部份。在“窗口放大”模式中，工程师可使用光标任意决定对于主要的波形其需要放大的宽度和位置，放大窗口中会把光标已圈选的范围进行扩展放大，藉以提供工程师详细的波型细节。“窗口放大”模式当中其光标设定提供粗/微调功能，可以帮助工程师快速且精准的移动缩放窗口中任何预期的位置。

    串行总线分析软件

    GDS-3000系列串行总线分析软件，提供完整的分析工具可以对常用的I2C，SPI以及UART串行总线进行触发和译码工作。无需花费时间去深入研究串行总线的所有细节，工程师只需要轻松于GDS-3000上设定触发条件就可以立即自动译码并获取数据。（仅4信道机种提供此选购功能。）

    电源功率分析软件

    电源功率分析软件包含四组测试项目：电源质量分析，谐波分析测试，涟波测试和浪涌电流测试。电源质量分析功能可测试电压、电流、频率、功率和其它质量相关参数以提升电源效率。谐波分析功能可以对电源波形畸变谐波、电源设计质量进行检查评价，此功能符合IEC 61000-3-2标准。涟波分析功能是用来评估直流电源的涟波和噪声，对其直流电源质量进行评价。浪涌电流测量功能则是用来测量输入端瞬间浪涌电流进行评价。

    可扩充的应用软件

    GDS-3000系列允许使用者于未来随时安装额外的应用软件于机器上。

    多样化的连接接口

    两个高速的USB 2.0高速主机端口位分别位于前面板和背面板，用于轻松的接收或是储存测试数据。在后方面板，也提供一个USB 2.0高速装置端口，可用于远程控制或是提供PictBridge兼容的打印机打印工作。RS-232和网络接口提供了系统沟通及自动测试设备（ATE）的应用。视频输出则允许传输示波器的屏幕图像至外接的投影机或显示器进行远程监控与大屏幕讨论/观察。对于GPIB的控制应用则可以选配GPIB-USB转接器(GUG-001)轻松加以实现。

    高科技数字式波器平台

    GDS-3000全系列最高提供350MHz的频宽，4个模拟输入通道，5GSa/s采样率和VPO波形显示技术。4分割画面功能可以达到同时独立触发测试多信号的要求，可运用于测试研究和制造领域，选配的功率分析软件和串行总线分析软。

    三个差动探棒测试配件，GDP-025，GDP-050和GDP-100，和两个全新的电流探棒，GCP-530及GCP-1030，是伴随GDS - 3000系列为工业、市场服务和教育部门提供解决整体测试方案需求的利器。■
