两通道和四通道热插拔I2C多工器 可提供容性缓冲

    凌力尔特公司 (Linear Technology Corporation) 推出两线总线多工器 LTC4312 和 LTC4314，这两款器件提供单独的使能引脚，以使上游 I2C 总线与下游总线或板卡的任意组合连接。LTC4312 和 LTC4314 是具总线缓冲器的引脚可选多工器，这可减少了组件数目，同时促进理想的 I2C 信号完整性。LTC4312 对两个通道进行多路复用，而 LTC4314 则对四个通道进行多路复用。这些器件实现了简易的 I2C 地址扩展，提供了对多个相同设备之一进行寻址的能力，从而解决了地址冲突问题。双向容性缓冲允许 I2C 总线尺寸扩展到远超出 400pF 的 I2C 总线规格，并在带电插拔电路板时防止 I2C 信号讹误。

    LTC4312 和 LTC4314 适合于众多的应用，包括电信系统中的径向架构。例如：ATCA、地址扩展和电平变换器。很多 I2C 和 SMBus 器件在同一应用中都以不同的电源电压工作，但是必须相互通信。

    LTC4312 和 LTC4314 支持 1.5V 至 5.5V 范围的总线电压电平转换，从而允许以不同的电源电压给器件供电，同时保持系统中所有器件之间充分的双向通信。双向缓冲使背板与板卡电容相隔离，同时保持了低偏移和高达 0.3VCC 的高噪声裕度。此外，内置的上升时间加速器还在 SCL 和 SDA 上升沿上提供了强大的上拉电流，以满足针对重载总线的 I2C 上升时间规范；可以选用或完全停用这些加速器的能力。安全措施包括一种阻塞总线断接和恢复功能 (用于使输入与所有的使能输出通道脱离，并向阻塞设备发出时钟信号)、一个故障输出 (用于在主机总线阻塞于低电平时发出指示信号) 和 ±4kV HBM ESD 保护 (用于提升坚固性)。

    LTC4312 采用 14 引线 4mm x 3mm DFN 和 16 引线 SSOP 封装，LTC4314 采用 20引线3mm x 4mm QFN和20 引线 SSOP 封装。LTC4312 和 LTC4314 在商用和工业温度范围内工作，以 1,000 片为单位批量购买，每片价格分别为 1.95 美元和 2.65 美元。

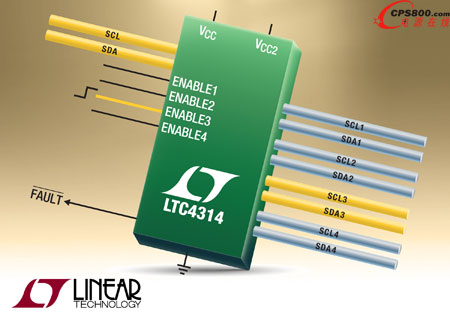

    照片说明：具容性缓冲、上升时间加速器和阻塞总线断接功能的 1:4 I2C 多工器

    性能概要：LTC4312 和 LTC4314

    ·         面向两线总线的 1:4 多路转换器 / 开关 (LTC4314)

    ·         面向两线总线的 1:2 多路转换器 / 开关(LTC4312)

    ·         面向 SDA 和 SCL 总线电压的双向缓冲器

    ·         VIL = 0.3•VCC 的宽噪声裕度

    ·         ENABLE 引脚连接 SDA 和 SCL 线

    ·         可选上升沿加速器电流和启动电压

    ·         对 1.5V、1.8V、2.5V、3.3V 和 5V 总线进行电平转换

    ·         电路板带电时防止 SDA 和 SCL 讹误

    ·         阻塞总线断接和恢复

    ·         与 I2C、I2C 快速模式及 SMBus 兼容

    ·         ±4kV 人体模型 ESD 坚固性

    ·         14 引线 DFN 和 16 引线 MSOP 封装 (LTC4312)

    ·         20 引线 SSOP 和 3mm x 4mm QFN 封装 (LTC4314)■
