凌力尔特公司 (Linear Technology Corporation) 推出效率为 96% 的同步降压-升压型转换器 LTC3127,该器件用高于、低于或等于输出的输入向稳定输出电压提供高达 1A 的输出电流。LTC3127 具有一个准确度达 ±4% 的可编程平均输入电流限值 (范围为 200mA 至 1000mA),从而使其非常适合于从 GSM 调制解调器或超级电容器充电器 (具有严格输出电流限值的电源来供电)。这使系统设计师能够最大限度地提高从受限电源吸取的电流,从而显著改善数据速率或充电时间。LTC3127 的 1.8V 至 5.5V 输入范围和 1.8V 至 5.25V 的输出范围与所有类型的 PC 卡槽、USB 和单节锂离子或双节/三节碱性/镍镉/镍氢金属电池应用兼容。LTC3127 的电流模式降压-升压型拓扑通过所有工作模式提供连续传输模式,从而简化了设计并确保卓越的性能。LTC3127 的恒定 1.35MHz 开关频率提供低噪声工作,同时最大限度地减小所需为数不多的几个外部组件的尺寸。纤巧外部组件结合 3mm x 3mm DFN 或 MSOP-12 封装为空间受限应用提供高度紧凑的占板面积解决方案。
LTC3127 含有两个 N 沟道 MOSFET (分别为 140mΩ 和 160mΩ) 和两个 P 沟道 MOSFET (分别为 160mΩ 和 190mΩ),以提供高达 96% 的效率。该器件的可选突发模式 (Burst Mode®) 工作仅需要 35uA 的静态电流,停机电流低于 1uA,从而进一步延长了电池运行时间。就需要最低噪声的应用而言,LTC3127 可以配置为以固定频率 PWM 模式运行,从而降低了噪声和潜在的 RF 干扰。其它特点包括热过载保护和输出断接功能。
LTC3127EDD 采用 10 引线 DFN 封装,有现货供应,LTC3127EMSE 采用 12 引线耐热增强型 MSOP 封装。以 1,000 片为单位批量购买,每片价格分别为 2.95 美元和 3.00 美元。

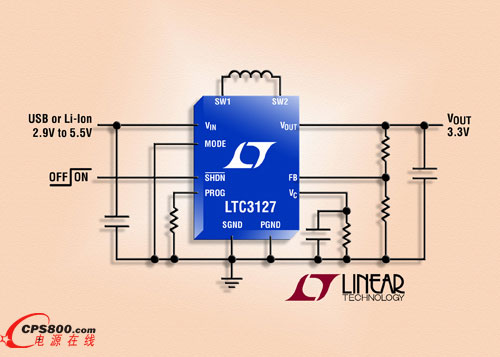

照片说明: 具可调输入电流限制的 1A (IOUT) 同步降压-升压型开关稳压器
性能概要:LTC3127
· 可编程 (0.2A 至 1A)、准确度为 ±4% 的平均输入电流限制
· 以高于、低于或等于输出电压的输入电压可提供稳定输出
· 1.8V 至 5.5V 输入和 1.8V 至 5.25V 输出电压范围
· 0.6A 连续输出电流:VIN > 1.8V
· 1A 连续输出电流:VIN > 3V
· 单个电感器
· 同步整流:效率高达 96%
· 突发模式工作:IQ = 35uA (引脚可选)
· 停机时输出断接
· <1uA 的停机电流
·小型、耐热增强型 10 引线 (3mm x 3mm x 0.75mm) DFN 和 12 引线 MSOP 封装■
来源:凌力尔特
