台达NT系列UPS高冗错性供电解决方案

摘要：

    成都市南部副中心科技创业中心工程即将竣工正式交付使用，作为成都市委、市政府、市人大、市政协所在地，工程从启动开始就备受关注，工程规模巨大，该项目占地总面积约442亩，总建筑面积达37.6万平方米。该项目位于成都市天府大道西侧与武侯大道南交汇四百米处。

    成都市南部副中心科技创业中心是支持科技人员创新创业，引进和传递科学技术研究成果，为初创阶段的科技型中小企业提供综合服务的公益性科技服务机构。宗旨是促进科技成果的转化。依托国家、省、市及高新区的优惠政策，为实现高新技术成果的商品化、产业化，在企业创业阶段提供孵化场地、开发条件、资金扶持、人才培育和管理指导等综合服务，创造局部优化环境，扶持企业发展壮大，培植新的经济增长点。

    1．用户需求

    成都市南部副中心科技创业中心二期B楼项目总的建筑面积7.3万平方米，该项目中的数据中心机房、灾备中心机房、传输机房、VIP应用机房、本部门应用机房、跨部门应用机房、调试工作台及监控指挥大厅等场所均需提供安全、可靠的UPS不间断电源供应，必须保证7×24小时的持续正常的运行，一旦遇到突然断电或电源不稳定都可能导致大楼网络的中断、数据传输失败、数据丢失、信息/网络设备硬件的损坏，将会带给科技创业中心不可估量的直接经济损失和企业社会负面影响。因此，对UPS供电系统提出以下要求：

    ＊稳定可靠，确保负载7×24小时正常运行；

    ＊供电系统具备高冗错性，避免单点故障的发生；

    ＊设备故障时，无须将负载转换至旁路模式无保护的供电状态下进行维护；

    ＊系统升级扩容方便、可靠。

    2．方案介绍

    成都市南部副中心科技创业中心二期B楼项目各相应的机房中共放置42U标准服务器机柜约500架，为确保企业高效、安全、可靠的正常运行，采用台达11台NT系列UPS组成的4套供电系统分别为不同类型的设备及应用场所提供电力保障，设备配清单如下表：

    UPS电源系统采用集中安装及集中管理，UPS电源间设备安装现场图片如下所示：

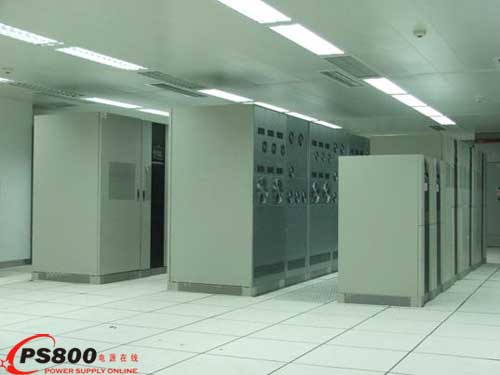

成都市南部副中心科技创业中心二期B楼-2楼台达UPS安装实物图

    其中，科技创业中心B楼三层计算机机房设计容量80KVA UPS系统，台达采用了2台NT80K UPS组成的高可靠性级别的双总线供电系统，为负载提供具备高冗错性的电力保障。该双总线冗余供电方案系统方框图如下：

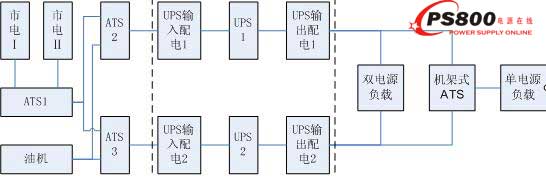

台达NT80K UPS(2N)双总线系统图

    该双总线冗余供电系统正常运行时，两路UPS直接向双输入负载设备供电，单电源负载则通过机架式ATS（或采用无需输入同步的机架式小容量STS）切换提供一路具有冗错能力的电源供电。对系统中双电源负载来说，实现了两条路径完全独立隔离的效果，真正实现双母线供电；针对单电源负载实行按机架分散的机架式ATS转换后供电的方式，将风险降到最低，更提高了供电方案的可靠性。NT系列UPS内置LBS同步控制功能，使得两条路径完全独立隔离，消除了外置LBS的单点故障点，即在UPS供电系统中不存在单一的故障点。同时，台达NT系列UPS支持在线并机扩容功能，实现安全可靠的系统升级扩容。

    3．优势分析

    3.1 高可靠性

    传统双总线系统两路UPS之间需使用总线同步控制器(LBS)进行同步控制，使得两路UPS输出电压同频、同相、同幅值，才能够保障STS的安全转换提供必要的条件，因为总线同步控制器的工作状态同时与双总线的两路UPS有关，如果总线同步控制器LBS发生故障将会造成整个系统的不正常工作，所以在系统形成了单路径故障点。传统双总线系统方框图如下：

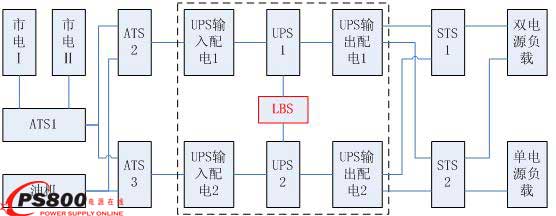

传统UPS(2N)双总线系统图

    而台达NT系列UPS具有内置总线同步控制器LBS功能，即无需外置总线同步控制器LBS，通过UPS内部控制就可实现两路UPS输出完全同步的工作，彻底解决了传统双总线系统中的单路径故障点，大大地提高了系统的可靠性。该台达双总线系统应用中，双电源的IT负载设备采用两路UPS输出直接供应，而无需再加转换开关STS，不担提高了供电系统的可靠性，同时也为用户降低了投资成本；对于少数的单电源IT负载设备，可采用了小功率的机架式ATS（或采用无需输入同步的机架式小容量STS）转换后输出供应，转换时间小于10ms，丝毫不影响负载的正常运行。

    台这NT系列UPS组成的双总线系统，实现了两路供电的完全隔离，拥有最高可靠性的双总线供电系统。

    3.2 易于扩容及升级

    台达NT系列UPS具有高可靠性并机技术，可达8台并联，无须外加并联卡。只要增加一根并机通讯数据线，且在交流屏预留了两个空开，可在线实现经济扩容，将现2N双总线系统在线扩容升级及2（N＋1）多机并联冗余的双总线系统。

    4．结论

    希望能利用此文提供给更多的用户作参考，以作为日后台达UPS能为众多客户服务的机会。■
