台达UPS电源手机短信监控方案

    一、 概述

    随着现代社会各行各业的IT信息化建设的飞速发展和不断深入，UPS的使用数量越来越多，在某些特定的应用的场合，一些UPS的机房的所在位置没有或不方便组建有线网络，或者管理人员没有配置专用的24小时不间断监控主机，那如何随时掌握这种机房中UPS系统工作环境的运行情况（如UPS运行状态）的异常报警就成为管理人员一件比较头痛的事情了。

    而随着移动通信技术的不断发展，手机已经成为现代生活中重要的组成部分，而手机短信则以其方便、快捷、随时随地的移动性等优点成为广泛应用的日常通讯手段。中小型机房UPS短信监控管理解决方案就是利用手机短信这种便利的手段来对机房UPS实施短信监控，让机房管理人员可以不依赖计算机直接通过手机短信的方式来随时查询机房UPS的运行情况，并亦可通过手机短信的方式随时接收机房UPS电源的异常状况报警；及时处理UPS发生的各种异常情况，确保UPS用电设备的安全运行。以下为银行集中监控的设计方案。

    二、 用户需求及实现目标

    目标：

    将全省所有的邮政储蓄银行网点的台达UPS电源的运行状态实现监控，使能达到把所有不同网点的邮政银行的台达UPS的运行状况,运行数据,达到反馈信息,处理问题的功效,特别需要解决电池放电状态和旁路运行状态的监控管理问题.

    效果：

    1）随时随地通过手机短信查询UPS的市电、逆变器工作、旁路、自测等运行状态，同时接收UPS的故障告警；

    2）实现多地区UPS远程集中监控；

    3）免去用户铺设网络的费用投入；

    4）真正实现对UPS及其工作环境的7X24的无人值守监控；

    5）弹性部署，可分阶段投入，操作灵活；

    6）避免更换平台所造成的前期投入的损失，真正为企业节省成本；

    短信监控方案功能与特点：

    1、UPS电池的工作状况、UPS逆变器工作状况、UPS工作环境温湿度运行状况，以及电池的蓄能状况、放电时长和容量衰减情况等等

    实现：通过网络实时侦测，可充分掌握

    2、远程UPS工作情况及其工作环境出现任何故障和报警

    实现：立即通过手机短消息第一时间通知到各个管理人员

    3、及时了解当前UPS及UPS工作环境运行数据及状态

    实现：用户可以通过手机短信方式随时查询

    4、可安排UPS定时开/关机，定期放电测试以及在某些紧急（如环境过温）情况下自动关闭UPS

    实现：保障UPS的安全、轻松管理和维护UPS

    5、UPS故障时

    实现：关机保护软件可让计算机系统安全存盘并退出，以保障计算机数据安全

    6、手机短信形式

    实现：纯中文，内容包含设备名称、故障描述、发送时间

    三、 系统配置

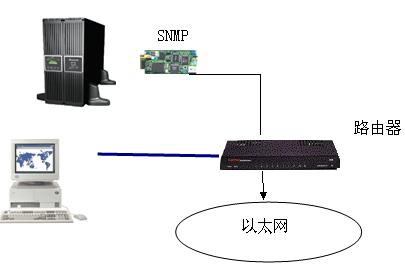

    四、 邮政银行方案实现图

    说明:  UPS主机有SNMP卡插槽,全部银行采用UPS电源+SNMP卡与现有的网络进行连接,分配固定的IP,即可通过监控中心或IE对UPS的工作状态,工作信息实现远程监控.

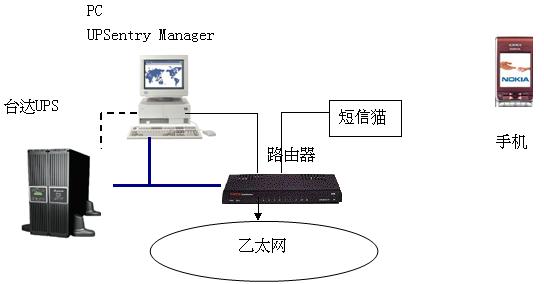

    五、 监控中心方案实现图

    说明：通过给监控主机配置相应的短信猫、可通过手机接收短讯告警功能,设定指定维护人员手机即可收到相应UPS的告警信息.

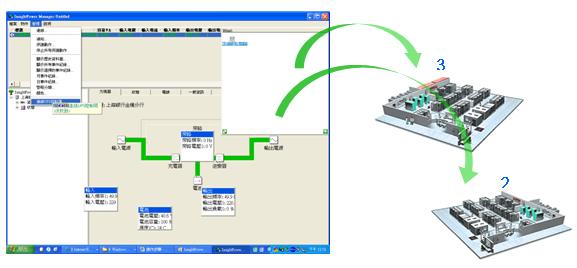

    六、 系统总体方案实现图

    说明:各银行通过利用原有的网络汇总到监控中心.

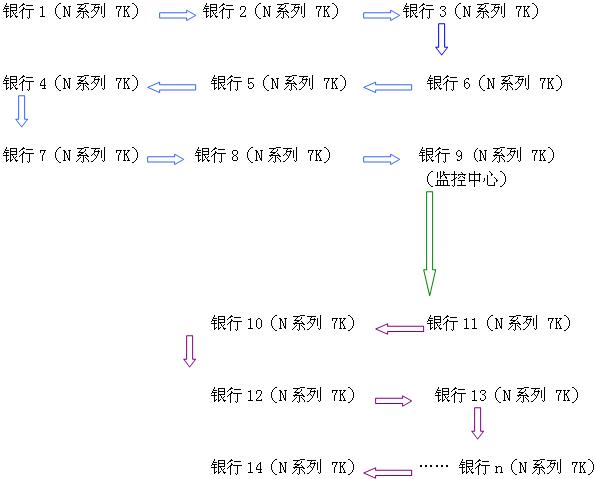

    七、分布情况

    分布特点:邮政银行分布广,地处偏僻的农村社区，维护管理难度大，维护人员多。

    八、 台达UPS监控产品介绍

    8.1 SNMP卡

    内建 SNMP agent 与 web server 以监控 UPS

    支持下列通讯协议:

    ARP, IP, ICMP, SNMPv1, UDP, TCP, HTTP, TFTP, SMTP, BOOTP, SNTP, DN 与 Telnet

    以 MD5 加密方式登入

    使用者分级管理

    软件升级

    UPS 监视与控制

    储存 UPS 事件与历史数据于 EEPROM

    定时开关机与测试 UPS

    传送 Wake On LAN 封包以唤醒 PC

    经由电子邮件与 SNMP trap 通知管理人员

    提供 InsightPower Clients / Shutdown Agent 软件以保护操作系统

    提供 InsightPower Manager 以监控网络上所有 UPS 讯息

    提供 InsightPower EzSetting 软件让使用者轻松的设定与升级软件

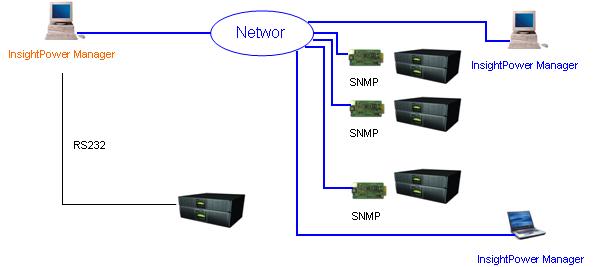

    8.2 UPSentry  Manager

    集中式 UPS 监控系统

    支持 RS232, RS485, SNMP 以及自定义的 TCP/IP 通讯协议

    阶层式架构, 无限制监控点数设计

    弹性设定保护动作

    远程与本机 UPS 及时监控管理

    产生例行报告,可转为EXCEL档保存

    4 种事件等级管理

    8.3 适应的操作系统

    八、 总结

    综上所述,此方案可解决集中监控困难的问题,并且可以把UPS的所有工作状态通过监控中心显示,且当任何站点银行UPS有故障时,都会从n个银行站点的显示中，跳到第一行，并红色标示，且通过广播、E-mail、手机短信等组合形式发出告警，提醒迅速解决故障。此方案具有先进的管理性及智能化,彻底解决UPS转电池,电池充电,旁路运行状态无法知道的问题。■
